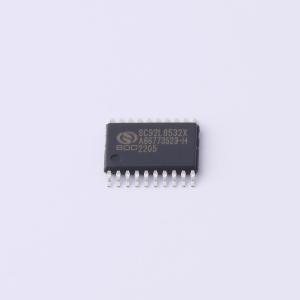

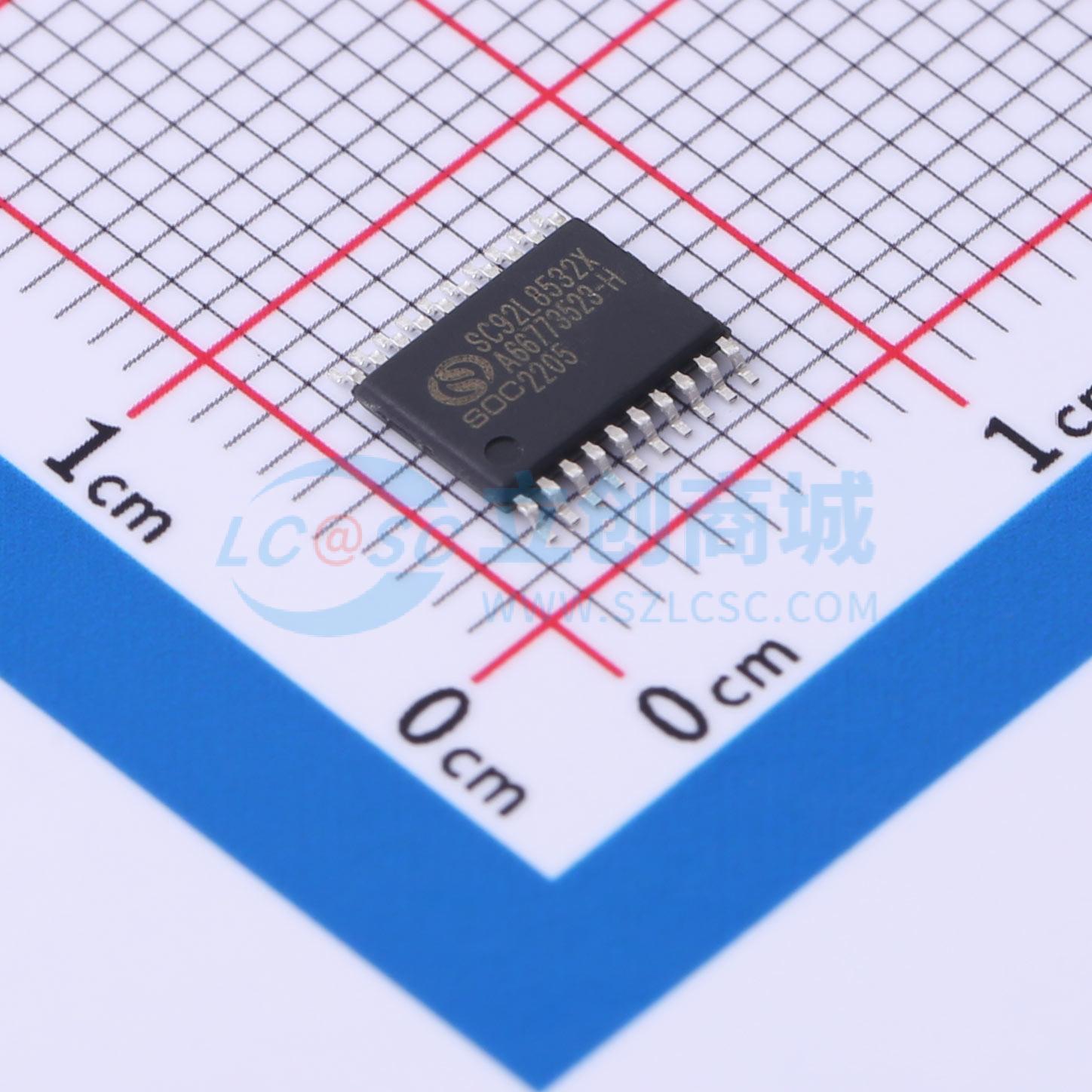

SC92L8532X20U实物图
  • SC92L8532X20U商品缩略图
  • SC92L8532X20U商品缩略图
  • SC92L8532X20U商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SC92L8532X20U

集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样
品牌名称
SOC(赛元)
商品型号
SC92L8532X20U
商品编号
C5139363
商品封装
TSSOP-20​
包装方式
管装
商品毛重
0.32克(g)

商品参数

暂无内容图标

参数完善中

商品概述

SC92L853X是一系列宽压、低功耗8051内核工业级Flash微控制器,指令系统完全兼容传统8051产品系列。内部集成硬件乘除法器和硬件CRC,用来加速数据运算的速度,运算由硬件实现,速度比软件实现速度更快。具有高性能和可靠性,具有宽工作电压1.8V~5.5V,超宽工作温度 -40℃~105℃,并具备良好的ESD性能及EFT抗干扰能力。Flash写入>10万次,常温下可保存100年。内建低功耗WDT看门狗定时器,有4级可选电压LVR低电压复位功能及系统时钟监控功能,具备运行和掉电模式下的低功耗能力。内部还集成有超级丰富的硬件资源,开发调试非常方便,具有ISP、ICP和IAP功能,允许芯片在线或带电的情况下,直接在电路板上对程序存储器进行调试及升级。具有非常优异的抗干扰性能,非常适合应用于各种物联网控制、烟雾传感器、智能家电、RF模组、智能穿戴、Sensor/MEMS模组、温湿度纪录仪、电池供电等应用。

商品特性

  • 超高速1T 8051内核,指令集全兼容8051,执行速度约为其它1T 8051的2倍
  • 32 Kbytes Flash ROM,分为64个扇区,每个sector为512 bytes,可反复写入10万次,25℃环境下数据可保存100年以上,可通过Code Option设置项将Flash允许IAP操作的范围设为:0K、1K、2K或32K
  • LDROM用于存放用户的BootLoader引导代码,可通过Code Option设置项将LDROM设为0K/1K/2K/4K
  • 独立的1K bytes EEPROM,10万次写入,常温下100年以上保存寿命
  • 96 bits Unique ID,存放IC的唯一识别码
  • 内部256 bytes片内直接存取RAM,3.75 Kbytes外部RAM(XRAM)
  • 额外的PWM & LCD/LED RAM:16 bytes片内间接存取RAM通过MOVX指令读写PWM占空比,SFR地址为:0F40H~0F4FH;24 bytes片内间接存取RAM通过MOVX指令读写LCD/LED显示RAM,地址为:0F00H~0F17H
  • 内建高频32MHz振荡器(HRC),IC的系统时钟频率(Fsys),可通过编程器选择设定为:32/16/8/4MHz,全电压范围内(1.8V~5.5V):-10~105℃应用环境,频率误差不超过±1%;-20~105℃应用环境,频率误差不超过±2%,可通过32.768kHz外接晶振进行自动校准,校准后HRC精度可无限接近外接32.768kHz晶振的精度
  • 可外接32.768kHz振荡器,作为Base Timer时钟源
  • 内建低频32kHz LRC振荡器,可作为Base Timer及WDT的时钟源,可唤醒STOP,频率误差:跨越(4.0~5.5V)及 -20~85℃应用环境,经寄存器修正后频率误差不超过±4%
  • 8档低压检测:1.85V / 2.05V / 2.25V / 2.45V / 2.85V / 3.45V / 3.85V / 4.45V,可产生中断
  • 2线JTAG烧写、仿真接口,支持带电仿真
  • 共17个中断源:Timer0~4,INT0~2,ADC ,PWM ,UART,USCI0~2,Base Timer,TK,LPD,外部中断有3个中断向量,共13个中断口,全部可设上升沿、下降沿、双沿中断,两级中断优先级可设
  • 最大30个双向可独立控制的I/O口,可独立设定上拉电阻,全部I/O口源驱动能力分四级控制,全部I/O具有大灌电流驱动能力(50mA),内置WDT,可选时钟分频比
  • 5个定时器Timer0~4
  • 8路16位PWM,可设为独立模式或互补模式:独立模式下8路PWM共周期,占空比可单独设置;互补模式下可同时输出四组互补、带死区的PWM波形,输出波形可反向,可设为中心对齐型或边沿对齐型,20PIN及以上管脚封装的型号支持PWM故障检测机制(FLT)
  • 1个独立UART通信口UART0
  • 3个UART/SPI/TWI三选一USCI通信口,当USCI0被设置为SPI0时,其信号口所对应管脚的驱动能力将增强
  • 内建CRC校验模块
  • 集成16×16位硬件乘除法器(MDU)
  • LCD/LED二选一,共用寄存器和IO口,8 X 20、6 X 22、5 X 23、或4 X 24段LCD驱动,8 X 20、6 X 22、5 X 23、或4 X 24段LED驱动,LED segment口源驱动能力分四级控制
  • 27路高灵敏度触控电路,可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用,具有很强的抗干扰性,可通过10V动态CS测试,支持低功耗模式,全套开发支持:高灵活触控软件库,智能化调试软件,TK低功耗运行模式下工作电流可低至8uA
  • 11路12位高速ADC,1MHz超高速采样时钟,采样到完成转换的总时间低至2μs,ADC的参考电压有4种选择,分别是VDD以及内部2.048V 、1.024V或2.4V,内部一路ADC可直接测量1/4VDD电压
  • IDLE Mode,可由任何中断唤醒
  • STOP Mode,可由INT0~2、Base Timer和TK唤醒

应用领域

  • 物联网控制
  • 烟雾传感器
  • 智能家电
  • RF模组
  • 智能穿戴
  • Sensor/MEMS模组
  • 温湿度纪录仪
  • 电池供电
