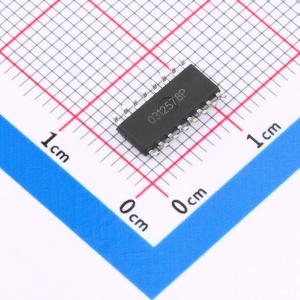

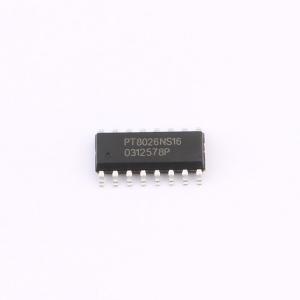

PT8026NS16
触摸传感器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6 通道触摸输入6通道触摸NMOS输出，工业级设计，高抗干扰能力，可通过10V 动态 CS测试
- 品牌名称
- PinTENG(品腾)
- 商品型号
- PT8026NS16
- 商品编号
- C5139368
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触摸芯片 | |
| 通道数 | 6 | |
| 芯片功能 | 电容式触摸 | |
| 是否自锁 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.4V~5.5V | |
| 工作电流 | 20uA | |
| 工作温度 | -20℃~+70℃ | |
| 静态电流 | 20uA |
商品概述
PT8026N 是一款电容式触摸控制 ASIC，支持 6 通道触摸输入，一对一同步 NMOS 开漏输出。算法带有自补偿功能，具有低功耗、高抗干扰、宽工作电压范围、高穿透力的突出优势。
商品特性
- 工作电压范围：2.4~5.5V
- 工作电流：3mA（正常模式）；20uA（低功耗模式）@VDD=5V&CMOD=10nF
- 6 通道触摸输入
- 一对一直接同步 NMOS 开漏输出，未按键时为高阻态，按键为低电平输出
- 算法可自补偿修正触摸通道差异或走线长短不一致情况
- CMOD 脚外接电容可调节灵敏度，电容越大灵敏度越高
- 具有防水功能，当水漫或成片水珠覆盖在触摸面板时，按键仍可有效判别
- 内置稳压源、上电复位和低压复位等硬件模块
- 内置实时环境自适应、高效数字滤波等软件算法
- HBM ESD 优于 5KV
