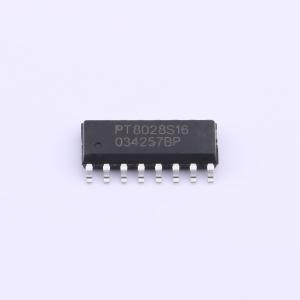

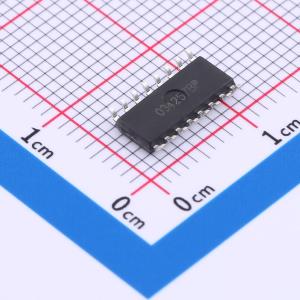

温馨提醒：图片仅供参考，商品以实物为准
PT8028S16
触摸传感器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8 通道触摸输入 BCD码输出，工业级设计，可靠性高
- 品牌名称
- PinTENG(品腾)
- 商品型号
- PT8028S16
- 商品编号
- C5139371
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触摸芯片 | |
| 通道数 | 8 | |
| 芯片功能 | 电容式触摸 | |
| 是否自锁 | 否 | |
| 工作电压 | 2.4V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 20uA | |
| 工作温度 | -20℃~+70℃ | |
| 静态电流 | 20uA | |
| 静电保护电压 | 5kV |
商品概述
PT8028是一款电容式触摸控制ASIC，支持8通道触摸输入，二进制BCD编码和有效按键指示输出。算法带有自补偿功能，具有低功耗、高抗干扰、宽工作电压范围、高穿透力的突出优势。
商品特性
- 工作电压范围：2.4~5.5V
- 工作电流：3mA（正常模式）；20uA（低功耗模式）@VDD=5V&CMOD=10nF
- 8通道触摸输入
- 二进制BCD编码输出（上电D2~D0=111）
- 当前触摸按键有效后，BCD编码输出状态会维持到下次按键才改变
- 提供按键承认输出，有按键时输出低电平，无按键输出高电平
- 算法可自补偿修正触摸通道差异或走线长短不一致情况
- CMOD脚外接电容可调节灵敏度，电容越大灵敏度越高
- 具有防水功能，当水漫或成片水珠覆盖在触摸面板时，按键仍可有效判别
- 内置稳压源、上电复位和低压复位等硬件模块
- 内置实时环境自适应、高效数字滤波等软件算法
- HBM ESD优于5KV
