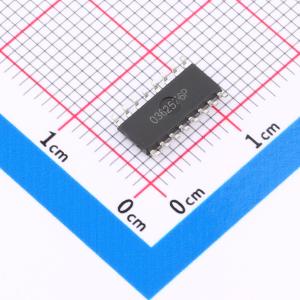

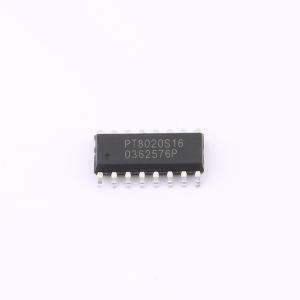

温馨提醒：图片仅供参考，商品以实物为准
PT8020S16
触摸传感器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 10通道触摸输入 I2C输出，工业级设计，可靠性高
- 品牌名称
- PinTENG(品腾)
- 商品型号
- PT8020S16
- 商品编号
- C5139373
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触摸芯片 | |
| 通道数 | 10 | |
| 芯片功能 | 电容式触摸 | |
| 是否自锁 | 否 | |
| 工作电压 | 2.4V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 3mA | |
| 工作温度 | -20℃~+70℃ | |
| 静态电流 | 25uA | |
| 静电保护电压 | 5kV |
商品概述
PT8020是一款电容式触摸控制ASIC，支持10通道触摸输入，高速IIC输出，多键同步模式。具有低功耗、高抗干扰、宽工作电压范围、高穿透力的突出优势。
商品特性
- 工作电压范围：2.4 ~ 5.5V
- 工作电流：3mA（正常模式）；25uA（低功耗模式）@VDD = 5V&CMOD = 10nF
- 10通道触摸输入
- 高速IIC同步输出，可同时输出多个按键状态。有按键时，INT输出低电平否则输出高电平
- 用CMOD脚的外接Cs电容调节灵敏度，电容越大灵敏度越高
- 具有防水功能，当水漫或成片水珠覆盖在触摸面板时，按键仍可有效判别
- 内置稳压源、上电复位和低压复位等硬件模块
- 内置实时环境自适应、高效数字滤波等软件算法
- HBM ESD优于5KV
- 封装形式：SOP16、OFN16
