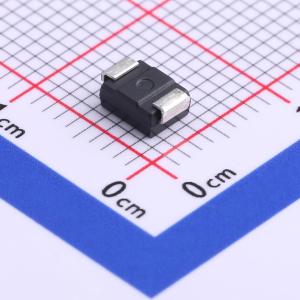

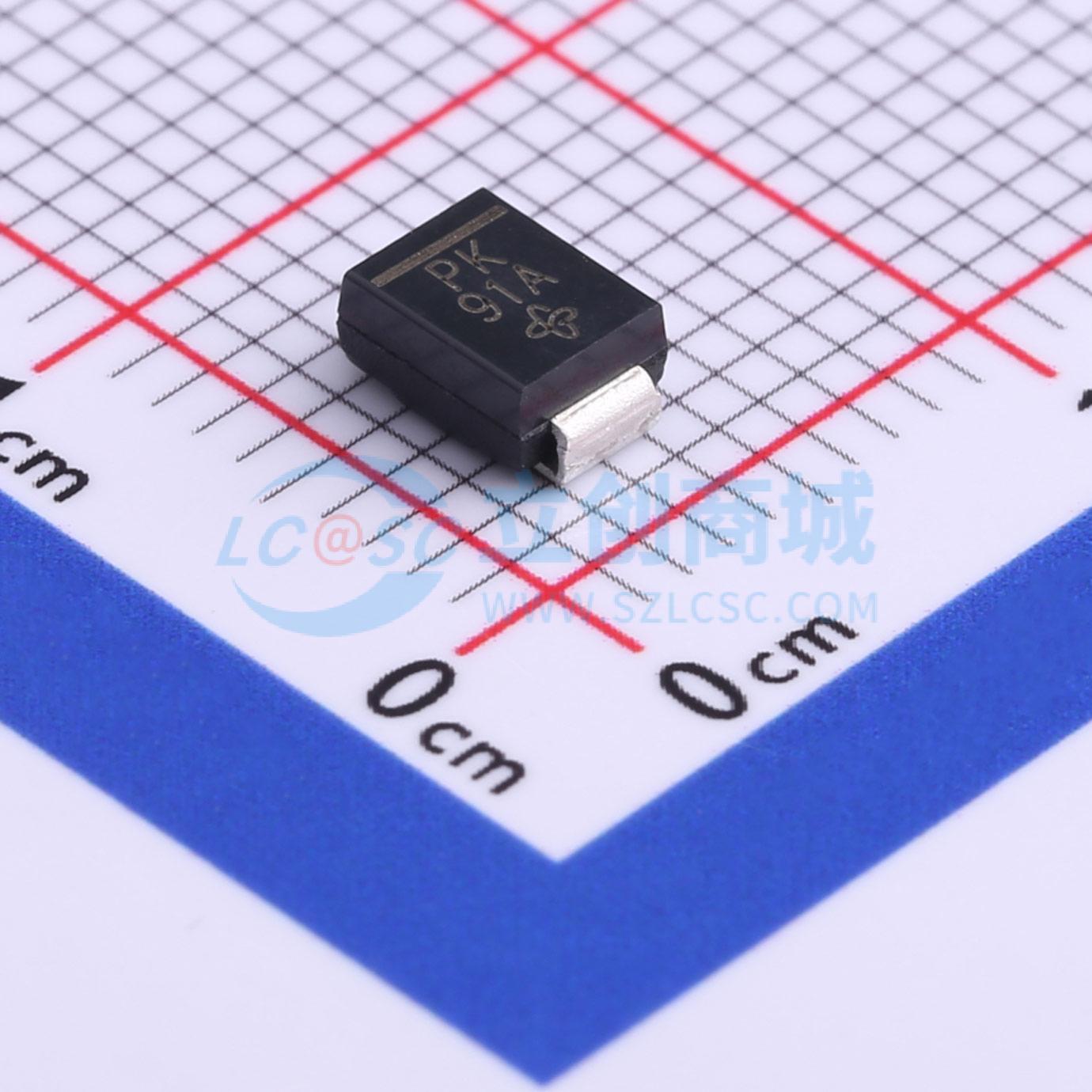

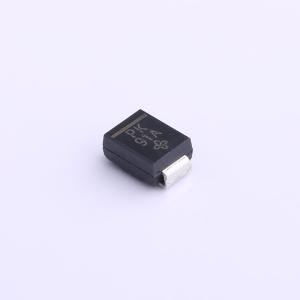

温馨提醒：图片仅供参考，商品以实物为准
SMBJ130A-E3/52
单向TVS 130V截止 峰值浪涌电流：2.9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低外形封装。适合自动贴装。玻璃钝化芯片结。有单向和双向可选。600 W 峰值脉冲功率能力，10/1000 μs 波形，重复率（占空比）：0.01%。出色的钳位能力。应用：用于敏感电子设备，防止由电感负载开关和雷击在 IC、MOSFET、消费、计算机、工业和电信传感器单元信号线上引起的电压瞬变。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMBJ130A-E3/52
- 商品编号
- C553984
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 130V | |
| 钳位电压 | 209V | |
| 峰值脉冲电流(Ipp) | 2.9A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压(VBR) | 144V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适用于自动贴装
- 玻璃钝化芯片结
- 提供单向和双向型号
- 10 / 1000 μs 波形下具有 600 W 峰值脉冲功率能力，重复率（占空比）：0.01%
- 出色的钳位能力
- 极快的响应时间
- 低增量浪涌电阻
- 符合 J-STD-020 标准的 MSL 1 级，无铅最高峰值温度 260°C
- 可提供 AEC-Q101 认证产品
- 汽车级订购代码：基础产品编号 HE3 或 HM3
应用领域
- 用于保护敏感电子设备，防止因电感负载开关和雷击在消费、计算机、工业和电信领域的 IC、MOSFET、传感器单元信号线上产生的电压瞬变。
