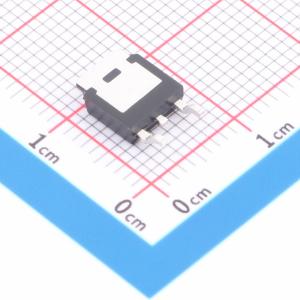

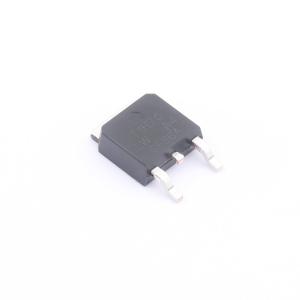

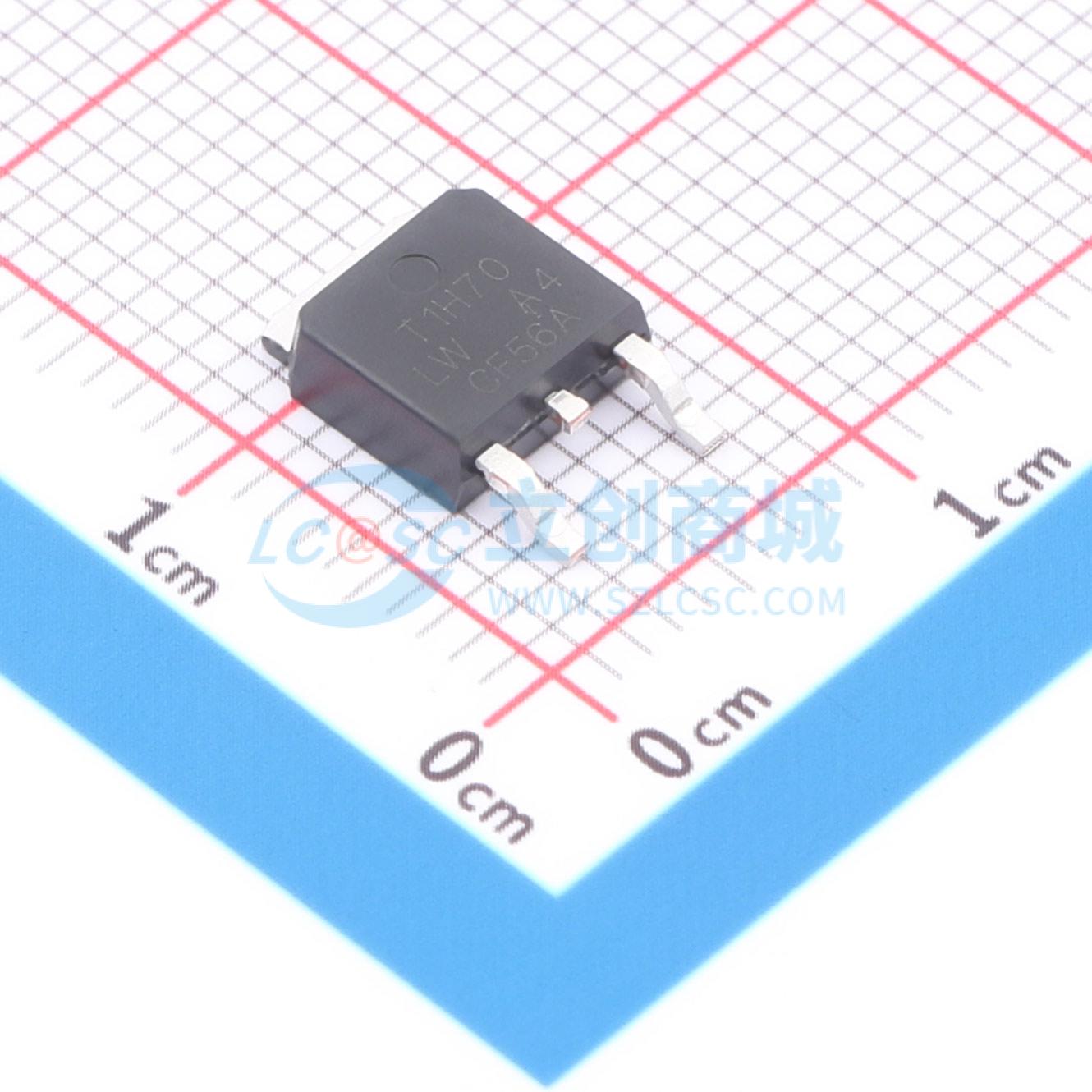

温馨提醒：图片仅供参考，商品以实物为准
LWT1H70A4
N沟道功率MOSFET，采用先进SGT技术，低栅极电荷和导通电阻，开关速度快，适用于电池开关、高频电路和电源管理
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- LWT1H70A4
- 商品编号
- C54221184
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.50152克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 61mΩ@10V | |
| 耗散功率(Pd) | 46W | |
| 阈值电压(Vgs(th)) | 1.8V | |
| 栅极电荷量(Qg) | 5.6nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 204pF | |
| 反向传输电容(Crss) | 1.7pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 62pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
LWT1H70A4采用先进的SGT技术和设计，可提供出色的导通电阻（RDS(ON)）和低栅极电荷。它可用于多种应用。封装形式为TO - 252，符合ROHS标准和无卤标准。
商品特性
- 快速开关
- 低栅极电荷和导通电阻（RDS(ON)）
- 低反向传输电容
应用领域
- 电池开关应用
- 硬开关和高频电路
- 电源管理
