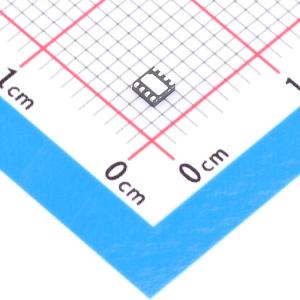

温馨提醒：图片仅供参考，商品以实物为准
SKY67153-396LF
GaAs pHEMT低噪声放大器，具有有源偏置和高线性度
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SKYWORKS
- 商品型号
- SKY67153-396LF
- 商品编号
- C5136976
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 700MHz~3.8GHz | |
| 增益 | 26dB | |
| 噪声系数 | 0.25dB | |
| 工作电压 | 3V~5V | |
| 工作电流 | 72mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 21.5dBm | |
| 工作温度 | -40℃~+105℃ | |
| 输入回波损耗 | 12dB | |
| 输出回波损耗 | 20dB | |
| IP3 | 36dBm | |
| 功能特性 | - |
商品概述
SKY67153-396LF是一款采用砷化镓赝配高电子迁移率晶体管工艺、集成有源偏置的低噪声放大器，工作频率范围为700至3800 MHz。该器件具备高线性度、优异的增益性能以及业界领先的噪声系数表现。它采用紧凑型2×2 mm、8引脚DFN封装。内部有源偏置电路确保其在温度和工艺变化下性能稳定，并支持外部调节供电电流。供电电压通过射频扼流电感施加于RFOUT/VDD引脚。为确保正常工作，RFIN和RFOUT/VDD引脚需进行直流阻断。该器件在0.7至3 GHz频率范围内可使用通用布局和频段特定调谐方案工作。
商品特性
- 超低评估板噪声系数：0.25 dB @ 849 MHz，0.35 dB @ 1850 MHz，0.50 dB @ 2500 MHz，0.70 dB @ 3600 MHz
- 高输出三阶截点性能：在700至3800 MHz范围内 > +34 dBm
- 可调供电电流：30至100 mA
- 灵活的偏置电压：3至5 V
- 温度与工艺稳定的有源偏置
- 微型DFN封装：8引脚，2×2 mm，符合JEDEC J-STD-020标准，MSL1等级，回流焊温度260℃
应用领域
- LTE、GSM、WCDMA、HSDPA微基站和宏基站
- L波段和S波段超低噪声接收机
- 蜂窝中继器、分布式天线系统和射频拉远单元
- 高温收发器应用
