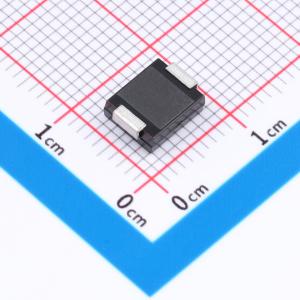

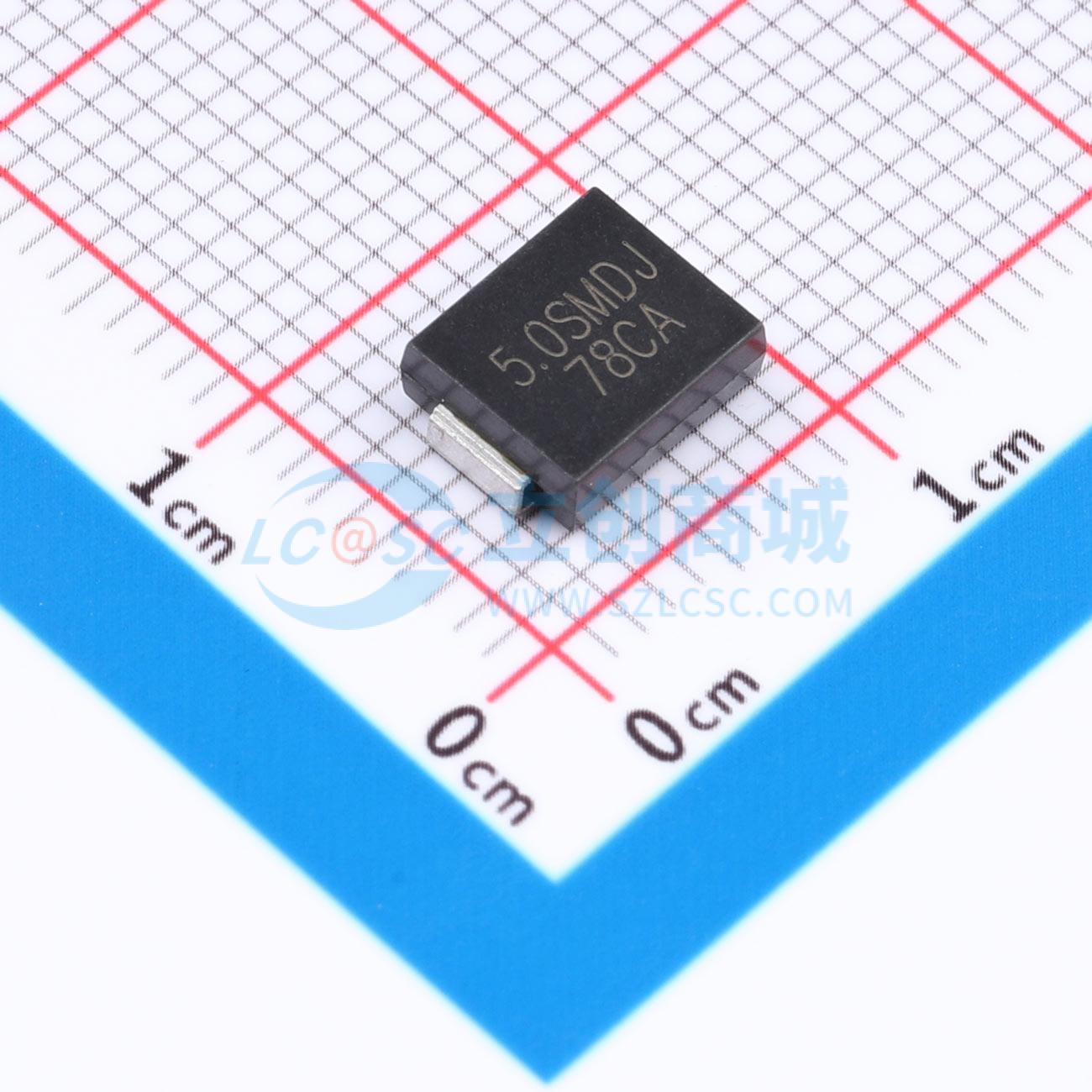

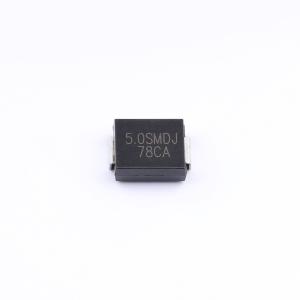

5.0SMDJ78CA
表面贴装瞬态电压抑制二极管，具备低泄漏、出色钳位能力和快速响应时间等特性，适用于敏感电子设备的电压瞬变保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 5.0SMDJ78CA
- 商品编号
- C54194928
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.4015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 78V | |
| 钳位电压 | 126V | |
| 峰值脉冲电流(Ipp) | 39.7A@10/1000us | |
| 峰值脉冲功率(Ppp) | 5kW@10/1000us | |
| 击穿电压(VBR) | 95.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | - | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品特性
- UL认证，文件编号E517074
- 10/1000 μs波形下具有5000 W的峰值脉冲功率能力
- 低泄漏
- 单双向单元
- 出色的钳位能力
- 极快的响应时间
- 符合MSL 1级标准
- 封装：DO-214AB (SMC)
- 模塑料符合UL 94 V-0阻燃等级，符合RoHS标准
- 引脚：镀锡引线，可根据J-STD-002和JESD22-B102进行焊接
- 极性：单向类型中，色带表示阴极端，双向类型无标记
应用领域
用于保护敏感电子设备，防止由电感负载开关和雷击在IC、MOSFET、消费、计算机、工业和电信领域传感器单元信号线上引起的电压瞬变。
