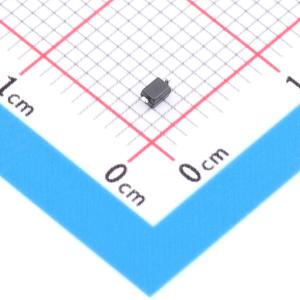

温馨提醒：图片仅供参考，商品以实物为准
AZ1615-01L
单线路低电容双向TVS二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- AZ1615-01L
- 商品编号
- C54194929
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.028817克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 19V | |
| 峰值脉冲电流(Ipp) | 18A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1pF |
商品特性
- 350W 峰值脉冲功率（8/20μs）
- 超低电容：典型值 1.0 pF
- 超低泄漏：纳安级别
- 低工作电压：5V
- 低钳位电压
- 保护一条电源线或数据线
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV
- 接触放电：±30kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 符合 RoHS 标准
- 封装：SOD - 323
- 引脚镀层：亚光锡
- 外壳材料：“绿色”模塑料
- UL 阻燃等级 94V - 0
- 湿度敏感度：符合 J - STD - 020 的 3 级
- 运输数量：3000 片/7 英寸卷带
应用领域
- USB 端口
- 智能手机
- 无线系统
- 以太网 10/100/1000 Base T
