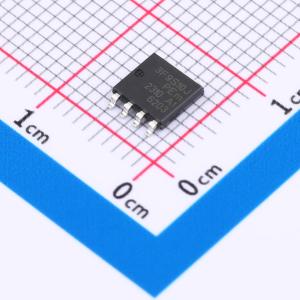

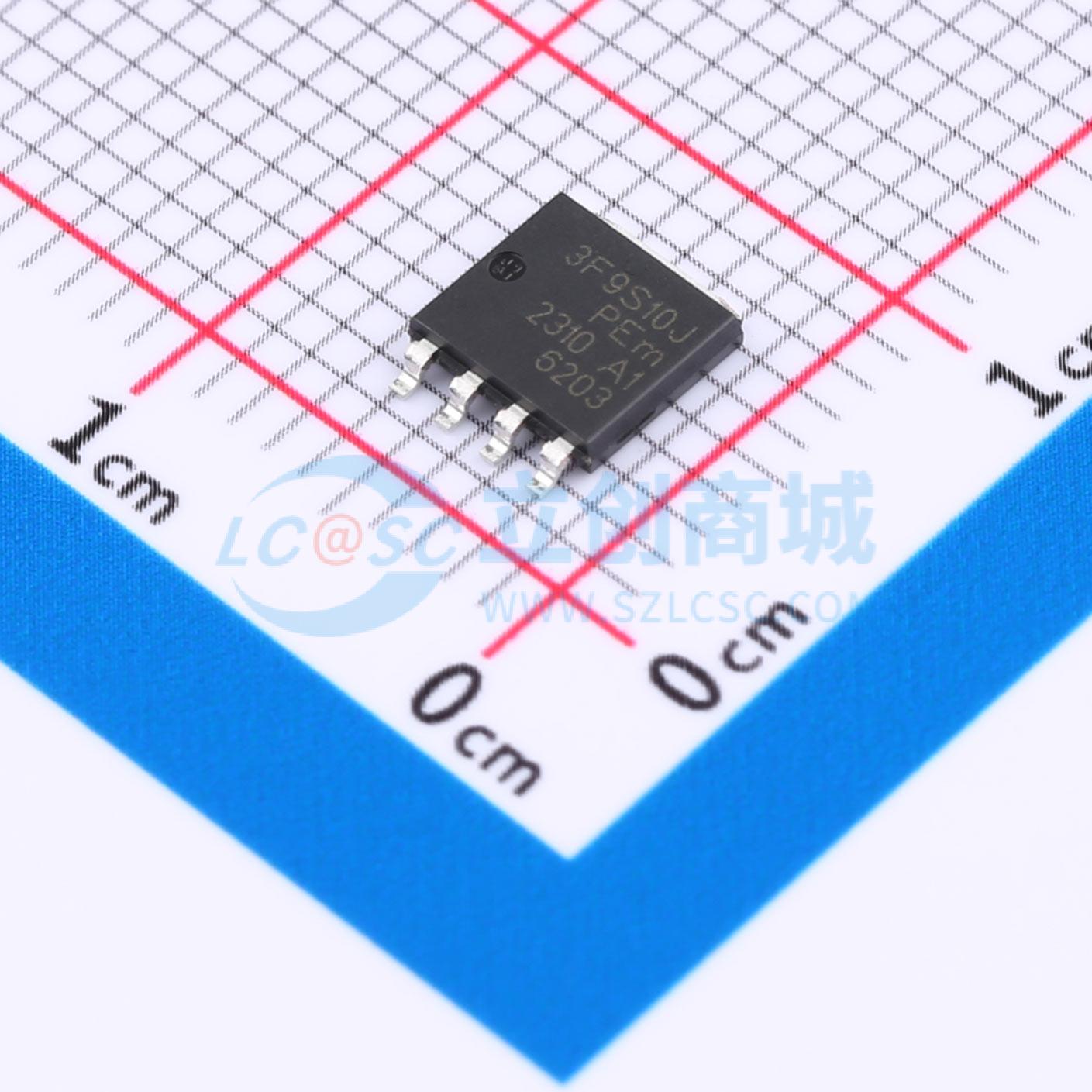

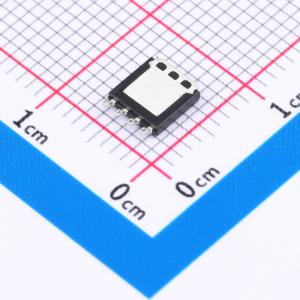

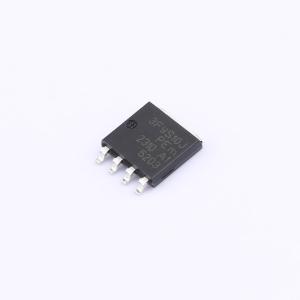

温馨提醒：图片仅供参考，商品以实物为准
PSMN3R9-100YSFX
1个N沟道 耐压:100V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 100 V标准电平栅极驱动MOSFET。可承受175℃高温，推荐用于工业和消费应用。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMN3R9-100YSFX
- 商品编号
- C553286
- 商品封装
- LFPAK56E-4
- 包装方式
- 编带
- 商品毛重
- 0.142857克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 4.3mΩ@10V | |
| 耗散功率(Pd) | 294W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 120nC@10V | |
| 输入电容(Ciss) | 7.73nF | |
| 反向传输电容(Crss) | 75pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
NextPower 100 V 标准电平栅极驱动 MOSFET。可在 175°C 环境下工作，推荐用于工业和消费类应用。
商品特性
- 低反向恢复电荷(Qrr),提高效率并降低尖峰
- 最大漏极电流(ID)120 A,具备可靠的连续电流额定值
- 低栅极电荷(QG)× 导通电阻(RDSon)品质因数(FOM),适用于高效开关应用
- 高雪崩能量额定值(Eas)
- 具备雪崩能力且经过 100% 测试
- 采用无卤且符合 RoHS 标准的 LFPAK56E 封装
应用领域
- 交直流(AC-DC)和直流-直流(DC-DC)同步整流器
- 48 V 直流-直流(DC-DC)原边开关
- 无刷直流(BLDC)电机控制
- USB-PD 适配器
- 全桥和半桥应用
- 反激式和谐振拓扑结构
