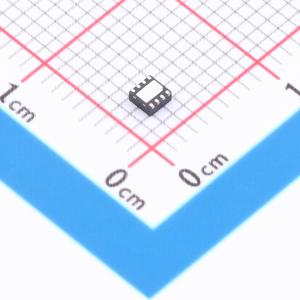

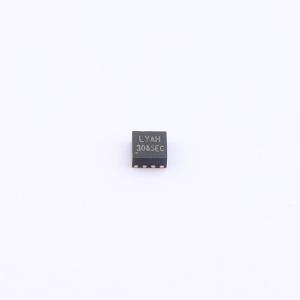

MAX3085ECDQ2/TR

具有热插拔、失效保护、ESD保护的5V RS485收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具有热插拔、失效保护、±16kV ESD 保护的 5V RS485 收发器
品牌名称: HGSEMI(华冠)
商品型号: MAX3085ECDQ2/TR
商品编号: C54140470
商品封装: DFN-8(2x2)
包装方式: 编带
商品毛重: 0.15426克(g)

商品参数

商品概述

MAX3080E - MAX3088E是+5.0V供电、具有±16kV ESD保护的RS - 485/RS - 422收发器。具有失效保护电路，当接收器输入开路或短路、或者挂接在终端匹配总线上的所有发送器都禁用时，接收器将输出逻辑高电平。全系列都具有热插拔功能，在上电或热插入时可以消除总线上的故障瞬变信号。

MAX3080E - MAX3088E驱动器提供超大输出电压摆幅（在54欧姆负载时会超过2.1V），从而保证了更高的噪声容限；MAX3080E - MAX3085E具有低摆率驱动器，能够减小EMI和由于不恰当的终端匹配电缆所引起的反射，实现高达500kbps的无差错数据传输。

MAX3086E/MAX3087E/MAX3088E驱动器的摆率不受限制，可实现高达16Mbps的传输速率。

MAX3082E/MAX3085E/MAX3088用于半双工通信；MAX3080E/MAX3081E/MAX3083E/MAX3084E/MAX3086E/MAX3087E用于全双工通信。

所有器件的接收器具有1/8单位负载输入阻抗，总线上可以挂接多达256个收发器。

MAX3081E/MAX3082E/MAX3084E/MAX3085E/MAX3087E/MAX3088E采用DIP - 8、SOP - 8和MSOP - 8封装，MAX3080E/MAX3083E/MAX3086E采用DIP - 14、SOP - 14和TSSOP - 14封装。这些器件可以提供商用级或工业级温度范围。

商品特性

真正的失效保护接收器，低功耗关断模式(MAX3081E/MAX3084E/MAX3087E除外)
DE与RE（上划线）采用热插拔输入结构
+5.0V工作电压，总线上允许挂接多达256个收发器，具有摆率限制功能有助于实现无差错数据传输(MAX3086E/MAX3087E/MAX3088E除外)
I/O口采用增强型ESD保护(±16kV IEC 61000 - 4 - 2模型)
直接取代MAX13080E - 88E系列和SN65HVD3085、SN75HVD3085系列

应用领域

RS - 422/RS - 485通讯
数字电表水表
工业控制
工业嵌入电脑和外设
安防监控系统
路由器和交换机
仪器仪表
电平转换
对EMI敏感收发器应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	-
	接收器数	-
	工作电压	4.5V~5.5V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±16kV
	工作温度	0℃~+70℃
	静态电流	530uA
	通讯模式	半双工
