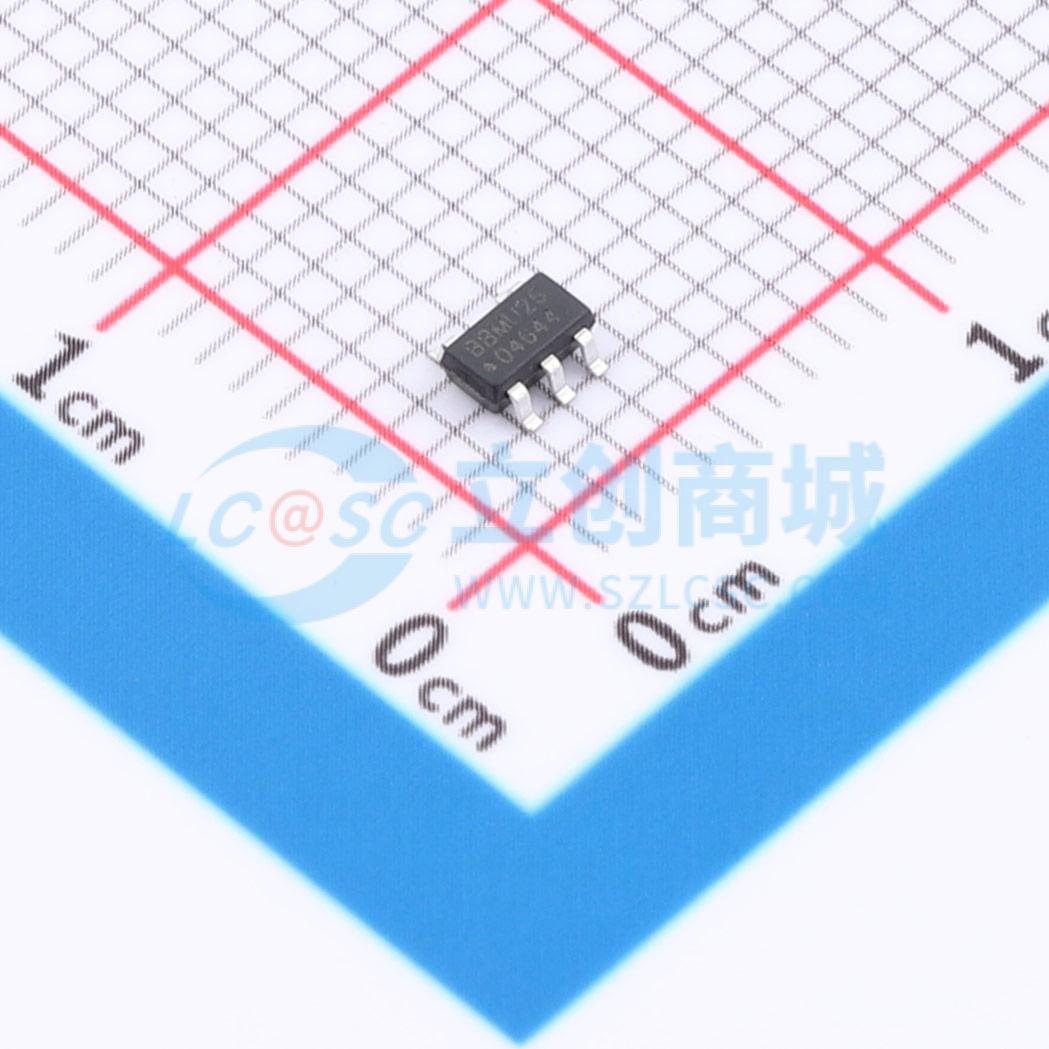

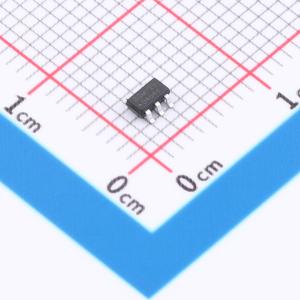

温馨提醒：图片仅供参考，商品以实物为准
HG24C32AM5/TR
具有双线串行接口的串行电可擦除可编程只读存储器，具备宽电压操作、噪声抑制、硬件数据保护等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 32K串行电可擦除可编程只读存储器(EEPROM)
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HG24C32AM5/TR
- 商品编号
- C54140480
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.081333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 32Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms |
| 属性 | 参数值 | |
|---|---|---|
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 | |
| 功能特性 | 硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
HG24C32A / HG24C64A 提供 32,768/65,536 位串行电可擦除可编程只读存储器（EEPROM），组织为 4096/8192 个 8 位字。该器件针对许多工业和商业应用进行了优化，在这些应用中，低功耗和低电压操作至关重要。HG24C32A / HG24C64A 采用节省空间的 8 引脚 DIP、8 引脚 SOP 和 8 引脚 MSOP 封装，可通过两线串行接口访问。
商品特性
- 宽电压操作
- VCC = 1.8V ~ 5.5V
- 工作环境温度：-40°C ~ +85°C
- 内部结构：
- HG24C032A，4096 × 8（32K 位）
- HG24C064A，8192 × 8（64K 位）
- 两线串行接口
- 施密特触发器，带滤波输入以抑制噪声
- 双向数据传输协议
- 1 MHz（5V）、400 kHz（1.8V、2.5V、2.7V）兼容性
- 写保护引脚，用于硬件数据保护
- 32 字节页（32K）写模式
- 允许部分页写入
- 自定时写周期（最大 5 ms）
- 高可靠性
- 耐久性：100 万次写循环
- 数据保留：100 年
- 裸片销售：晶圆形式、华夫盒包装
- DIP - 8
- SOP - 8
- TSOP - 8
- MSOP - 8
- SOT - 23 - 5
