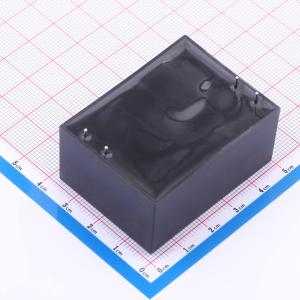

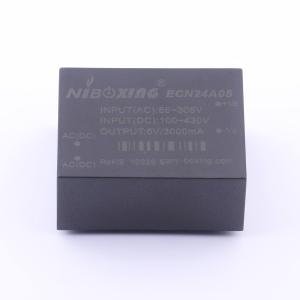

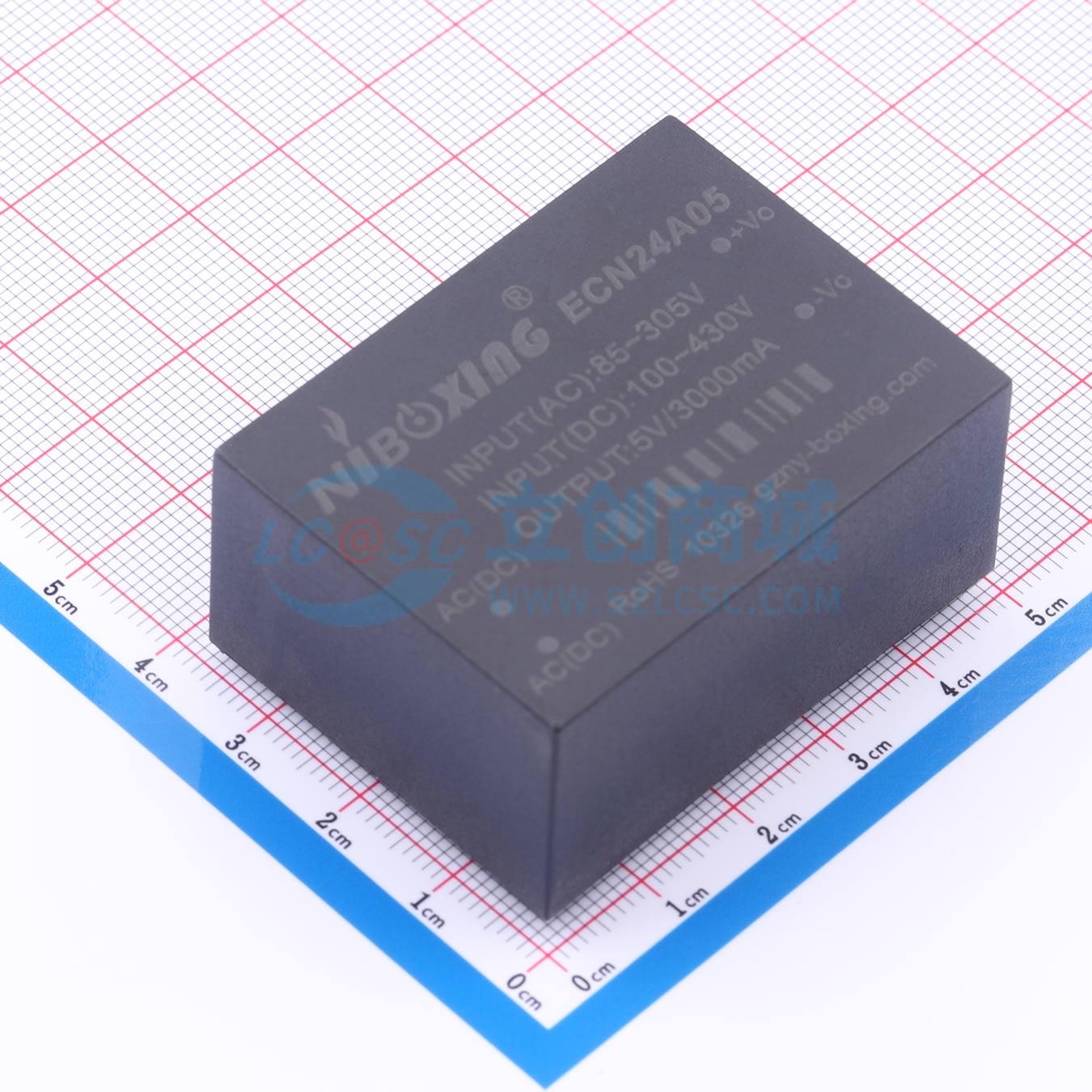

ECN24A05
24W交直流模块电源，高效率高功率密度，稳压输出，具保护功能，内置EMC电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 220V转5V 4000mA 20W 隔离电源模块，内置EMC,-40°可工作。 输入电压范围：85-305VAC/100-430VDC 输出电压：5V 输出电流：4000mA 输出功率：20W
- 品牌名称
- NYBOXING(尼博星)
- 商品型号
- ECN24A05
- 商品编号
- C54140756
- 商品封装
- 插件,48.5x36.5mm
- 包装方式
- 托盘
- 商品毛重
- 68.511111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 输出通道数 | - | |
| 工作电压(DC) | 100V~430V | |
| 工作电压(AC) | 85VAC~305VAC | |
| 输出电压(Vout) | 5V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 4A | |
| 输出功率 | 24W | |
| 静态功耗 | 0.2W | |
| 转换效率 | 70% |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 60mVp-p | |
| 最大容性负载 | 680uF | |
| 功能特性 | 短路保护；过流保护 | |
| 隔离电压(Vrms) | 3kV | |
| 长度 | 48.5mm | |
| 宽度 | 36.5mm | |
| 高度 | 23mm | |
| 类型 | - | |
| 开关频率 | 65kHz | |
| 工作温度 | -40℃~+70℃ |
商品概述
ECN24Axx系列是小体积高功率密度绿色模块电源，具有交直流两用、输入电压范围宽、高可靠性、低功耗、安全隔离等优点。广泛适用于工控和电力仪器仪表、智能家居、新能源领域等对体积要求苛刻的场合，适配相应EMC外围电路满足多行业产品需求。
商品特性
- 宽输入电压：85 - 305VAC/100 - 430VDC
- 高效率，高功率密度，稳压输出
- PCB双列直插安装方式/DIP
- 具有输出过流、短路等保护功能
- 安规满足EN62368
- 内置EMC电路，满足EN55032 CLASS B
应用领域
工控和电力仪器仪表、智能家居、新能源领域等对体积要求苛刻的场合
