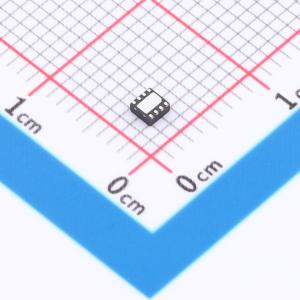

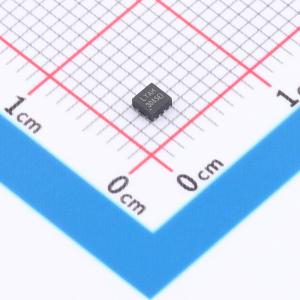

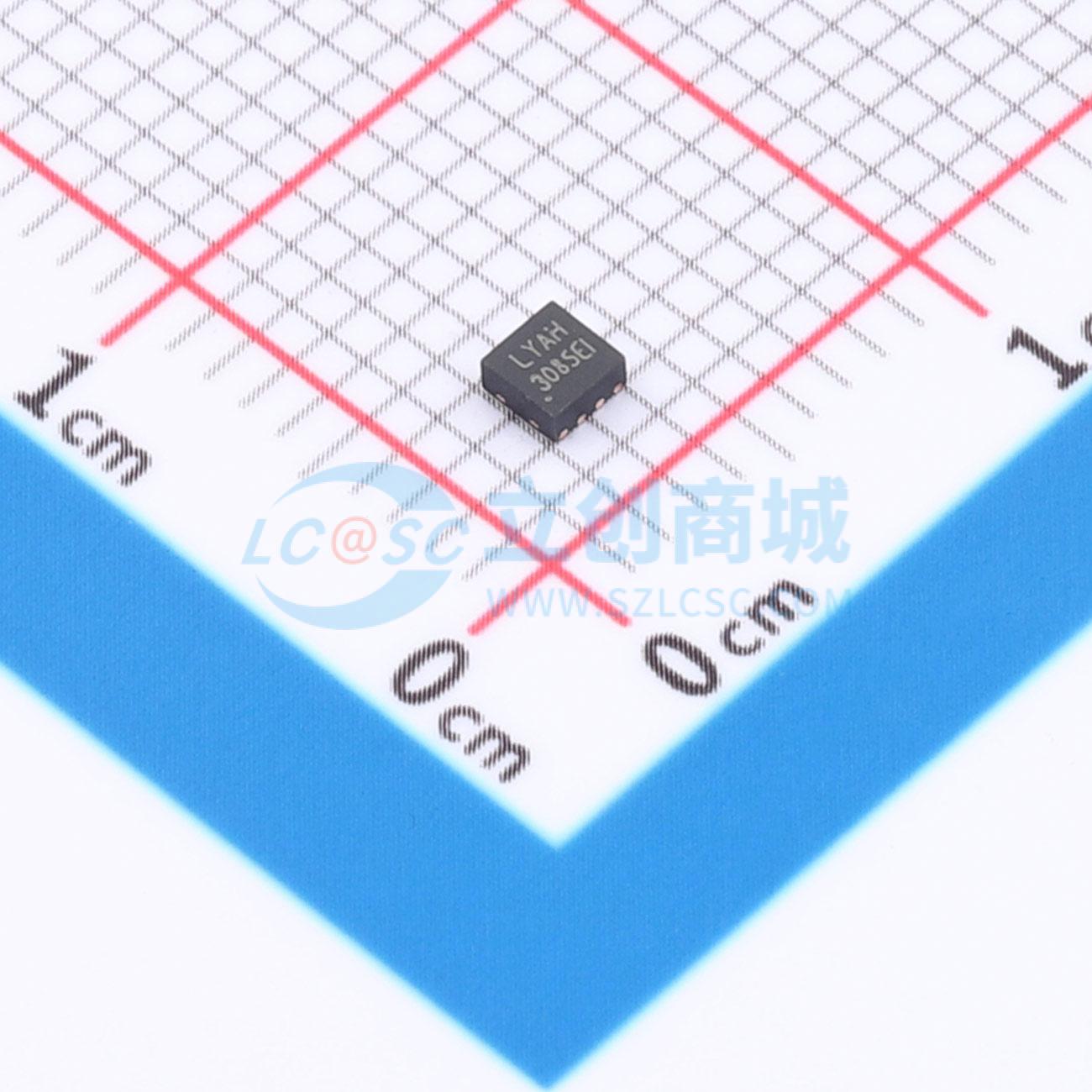

温馨提醒：图片仅供参考，商品以实物为准
MAX3085EIDQ2/TR
具有热插拔、失效保护、ESD保护的5V RS485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有热插拔、失效保护、±16kV ESD 保护的 5V RS485 收发器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MAX3085EIDQ2/TR
- 商品编号
- C54140471
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.15434克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 475uA | |
| 通讯模式 | 半双工 |
商品概述
MAX3080E - MAX3088E是+5.0V供电、具有±16kV ESD保护的RS - 485/RS - 422收发器。具有失效保护电路，当接收器输入开路或短路、或者挂接在终端匹配总线上的所有发送器都禁用时，接收器将输出逻辑高电平。全系列都具有热插拔功能，在上电或热插入时可以消除总线上的故障瞬变信号。
MAX3080E - MAX3088E驱动器提供超大输出电压摆幅（在54欧姆负载时会超过2.1V），从而保证了更高的噪声容限；MAX3080E - MAX3085E具有低摆率驱动器，能够减小EMI和由于不恰当的终端匹配电缆所引起的反射，实现高达500kbps的无差错数据传输。
MAX3086E/MAX3087E/MAX3088E驱动器的摆率不受限制，可实现高达16Mbps的传输速率。
MAX3082E/MAX3085E/MAX3088用于半双工通信；MAX3080E/MAX3081E/MAX3083E/MAX3084E/MAX3086E/MAX3087E用于全双工通信。
所有器件的接收器具有1/8单位负载输入阻抗，总线上可以挂接多达256个收发器。
MAX3081E/MAX3082E/MAX3084E/MAX3085E/MAX3087E/MAX3088E采用DIP - 8、SOP - 8和MSOP - 8封装，MAX3080E/MAX3083E/MAX3086E采用DIP - 14、SOP - 14和TSSOP - 14封装。这些器件可以提供商用级或工业级温度范围。
商品特性
- 真正的失效保护接收器，低功耗关断模式(MAX3081E/MAX3084E/MAX3087E除外)
- DE与RE（上划线）采用热插拔输入结构
- +5.0V工作电压，总线上允许挂接多达256个收发器，具有摆率限制功能有助于实现无差错数据传输(MAX3086E/MAX3087E/MAX3088E除外)
- I/O口采用增强型ESD保护(±16kV IEC 61000 - 4 - 2模型)
- 直接取代MAX13080E - 88E系列和SN65HVD3085、SN75HVD3085系列
应用领域
- RS - 422/RS - 485通讯
- 数字电表水表
- 工业控制
- 工业嵌入电脑和外设
- 安防监控系统
- 路由器和交换机
- 仪器仪表
- 电平转换
- 对EMI敏感收发器应用
