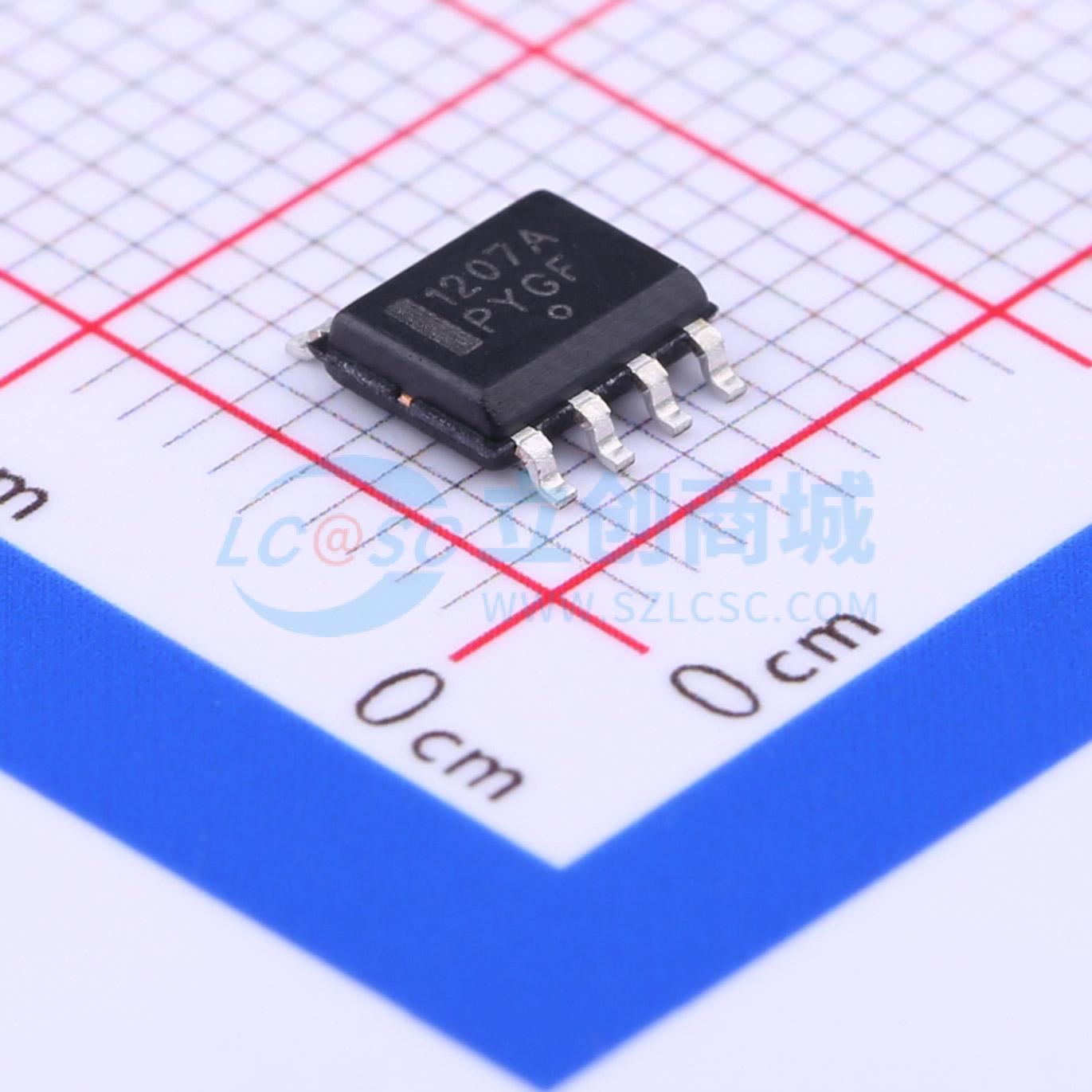

温馨提醒：图片仅供参考，商品以实物为准

NCP1207ADR2G

NCP1207ADR2G 停产

描述: NCP1207A/B采用标准的电流模式架构，关断时间由峰值电流设定点决定，而磁芯复位检测触发导通事件。在对元件数量要求较低的应用场景中，该元件是理想之选，尤其适用于低成本AC/DC适配器、消费电子产品、辅助电源等。凭借其高性能的高压技术，NCP1207A/B集成了构建坚固可靠的开关模式电源（SMPS）所需的所有必要元件和特性：- 变压器磁芯复位检测：无论工作条件如何，都能确保边界/临界运行。因此，几乎不存在初级开关导通损耗和次级二极管恢复损耗。转换器也保持为一阶系统，从而简化了反馈回路设计。- 准谐振运行：通过延迟导通事件，可以在漏源电压波形的最小值处重启MOSFET，确保降低EMI/视频噪声干扰。在额定功率条件下，NCP1207A/B以边界导通模式（BCM，也称为临界导通模式）运行。- 动态自供电（DSS）：凭借其超高压集成电路（VHVIC）技术，NCP1207A/B允许直接将引脚连接到高压直流母线。动态电流源对电容充电，从而为NCP1207A/B提供完全独立的VCC电平。因此，无需辅助绕组，而在可变输出电压设计（如电池充电器）中，辅助绕组的管理一直是个难题。- 过压保护（OVP）：通过对去磁绕组上的平台电压进行采样，当检测到过压情况时，NCP1207A/B会进入锁存故障状态。控制器会一直保持锁存状态，直到VCC降至4.0 V以下，例如用户将电源从市电插座拔下再重新插上时。
品牌名称: onsemi(安森美)
商品型号: NCP1207ADR2G
商品编号: C56241
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.214克(g)

商品参数

商品概述

NCP1207A/B采用标准的电流模式架构，关断时间由峰值电流设定点决定，而磁芯复位检测触发导通事件。在对元件数量要求较低的应用场景中，该元件是理想之选，尤其适用于低成本AC/DC适配器、消费电子产品、辅助电源等。凭借其高性能的高压技术，NCP1207A/B集成了构建坚固可靠的开关模式电源（SMPS）所需的所有必要元件和特性：

变压器磁芯复位检测：无论工作条件如何，都能确保边界/临界运行。因此，几乎不存在初级开关导通损耗和次级二极管恢复损耗。转换器也保持为一阶系统，从而简化了反馈回路设计。
准谐振运行：通过延迟导通事件，可以在漏源电压波形的最小值处重启MOSFET，确保降低EMI/视频噪声干扰。在额定功率条件下，NCP1207A/B以边界导通模式（BCM，也称为临界导通模式）运行。
动态自供电（DSS）：凭借其超高压集成电路（VHVIC）技术，NCP1207A/B允许直接将引脚连接到高压直流母线。动态电流源对电容充电，从而为NCP1207A/B提供完全独立的VCC电平。因此，无需辅助绕组，而在可变输出电压设计（如电池充电器）中，辅助绕组的管理一直是个难题。
过压保护（OVP）：通过对去磁绕组上的平台电压进行采样，当检测到过压情况时，NCP1207A/B会进入锁存故障状态。控制器会一直保持锁存状态，直到VCC降至4.0 V以下，例如用户将电源从市电插座拔下再重新插上时。

商品特性

自由运行边界/临界模式准谐振运行
具有可调跳周期功能的电流模式
无需辅助绕组的VCC运行
自动恢复过流保护
锁存过压保护
外部锁存触发，例如通过过温信号
500 mA峰值电流源/吸收能力
VCC低于10 V时的欠压锁定
内部1.0 ms软启动
NCP1207A的内部最小关断时间为8.0 μs，NCP1207B为4.5 μs
可调跳变电平
内部温度关断
直接光耦连接
提供用于瞬态分析的SPICE模型
这些是无铅和无卤器件

应用领域

笔记本电脑等的AC/DC适配器
离线电池充电器
消费电子产品（DVD播放器、机顶盒、电视等）
辅助电源（USB、电器、电视等）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10.6V~20V
	开关频率	200kHz

	属性	参数值
	拓扑结构	反激式
	工作温度	-40℃~+125℃@(Tj)
	工作模式	QR；BCM
