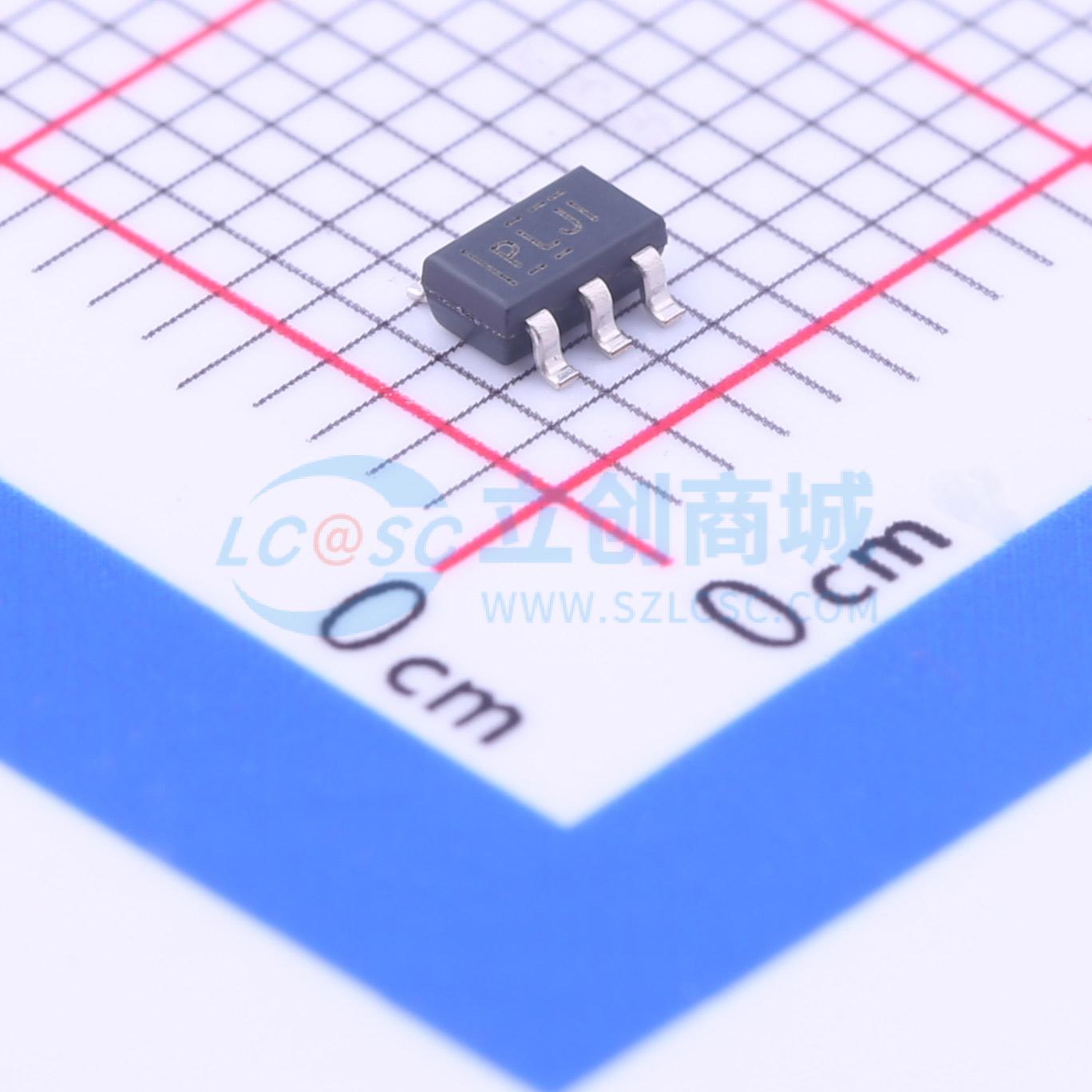

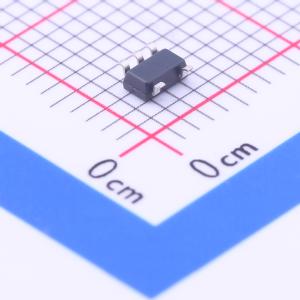

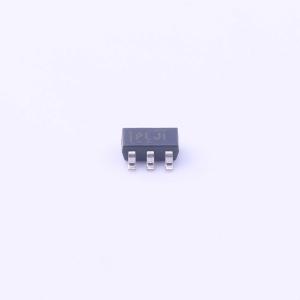

温馨提醒：图片仅供参考，商品以实物为准

TPS2051BDBVT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2051B 单路限流配电开关
品牌名称: TI(德州仪器)
商品型号: TPS2051BDBVT
商品编号: C56435
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS204xB/TPS205xB电源分配开关适用于可能遇到大容性负载和短路的应用场景。这些器件集成了70 mΩ的N沟道MOSFET功率开关，适用于需要在单个封装中集成多个功率开关的电源分配系统。每个开关由一个逻辑使能输入控制。栅极驱动由内部电荷泵提供，该电荷泵旨在控制功率开关的上升时间和下降时间，以最大限度地减少开关过程中的电流浪涌。电荷泵无需外部组件，允许低至2.7 V的电源供电。当输出负载超过电流限制阈值或出现短路时，器件会通过切换到恒流模式将输出电流限制在安全水平，并将过流（OCx）逻辑输出拉低。当持续的重载和短路增加了开关的功耗，导致结温升高时，热保护电路会关闭开关以防止损坏。一旦器件充分冷却，热关断状态会自动恢复。内部电路确保在存在有效输入电压之前开关保持关闭状态。该电源分配开关通常将电流限制设置为1 A。

商品特性

70 mΩ高端MOSFET
500 mA连续电流
热保护和短路保护
精确的电流限制（最小值0.75 A，最大值1.25 A）
工作范围：2.7 V至5.5 V
典型上升时间0.6 ms
欠压锁定
消抖故障报告（OC）
上电期间无OC抖动
最大待机电源电流：单通道、双通道为1 μA，三通道、四通道为2 μA
环境温度范围：-40℃至85℃
UL认证，文件编号E169910
TPS2042B和TPS2052B的并联配置获得额外UL认证

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	500mA

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	95mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)
