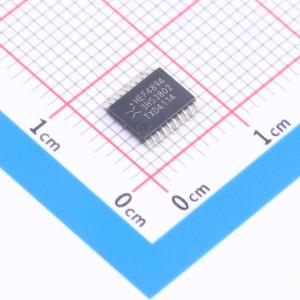

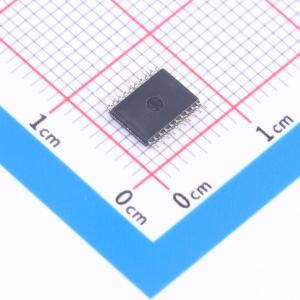

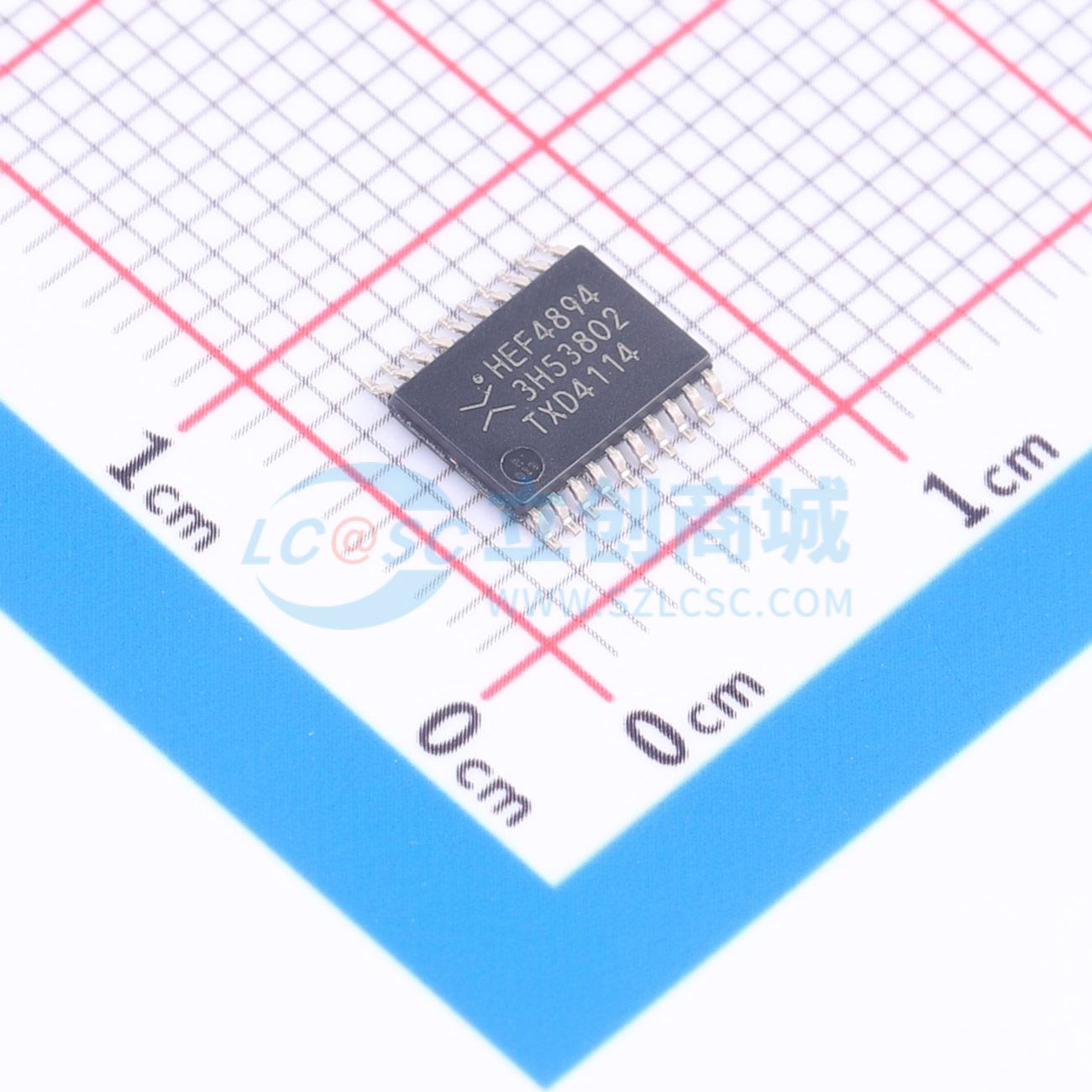

HEF4894BTT-Q100,11
HEF4894BTT-Q100,11
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Nexperia(安世)
- 商品型号
- HEF4894BTT-Q100,11
- 商品编号
- C551508
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | - | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个元件位数 | 12 | |
| 输出类型 | - | |
| 系列 | 4000B | |
| 工作温度 | -40℃~+125℃ |
商品概述
HEF4894B-Q100 是一个12级串行移位寄存器。每个阶段都配有一个存储锁存器,用于将数据从串行输入(D)传送到并行LED驱动输出(QP0到QP11)。数据在正向时钟(CP)转换时移位。当触发(STR)输入为高电平时,移位寄存器每个阶段的数据会被传输到存储寄存器。每当输出使能(OE)输入信号为高电平时,存储寄存器中的数据就会出现在输出端。
两个串行输出(QS1和QS2)可用于级联多个HEF4894B-Q100设备。在正向时钟边沿处,QS1处可获得串行数据,以便在具有快速时钟上升时间的级联系统中实现高速操作。同样的串行数据在下一个负向时钟边沿处可在QS2处获得。这在时钟上升时间较慢的情况下用于级联HEF4894B-Q100设备。
该产品的工作电压范围建议为3.0 V至15.0 V,参考VSS(通常是地)。未使用的输入必须连接到VDD、VSS或另一个输入。
该产品已通过汽车电子委员会(AEC)Q100标准(Grade 1)认证,适用于汽车应用。
商品特性
- 符合AEC-Q100(1级)的汽车产品认证
- 温度范围从-40℃到+85℃,以及从-40℃到+125℃
- 宽电源电压范围从3.0V到15.0V
- CMOS低功耗
- 高抗噪性
- 全静态操作
- 5V、10V和15V参数等级
- 标准对称输出特性
- 符合JEDEC标准JESD 13-B
- ESD保护:
- MIL-STD-833,方法3015超过2000V HBM
- JESD22-A114F超过2000V MM
- JESD22-A115-B超过200V(C=200pF, R=0Ω)
