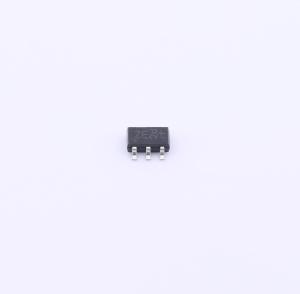

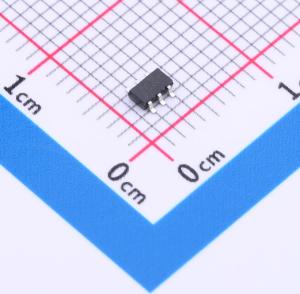

温馨提醒：图片仅供参考，商品以实物为准

IP4234CZ6,115

ESD 峰值浪涌电流：15A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IP4234CZ6旨在保护对容性负载敏感的输入/输出（I/O）USB 2.0端口免受静电放电（ESD）损坏。该器件采用π型滤波结构，配合小串联电阻，依据IEC 61000 - 4 - 2标准4级要求，为信号和电源组件提供必要保护，可承受超过±8 KV接触放电的ESD电压。由于采用了连接齐纳二极管的轨到轨二极管架构，ESD保护功能不受电源电压影响。IP4234CZ6采用单片硅技术制造，在微型6引脚SOT457封装中集成了两个超低电容π型滤波ESD保护二极管和一个齐纳二极管。
品牌名称: Nexperia(安世)
商品型号: IP4234CZ6,115
商品编号: C551509
商品封装: TSOP-6
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

IP4234CZ6旨在保护对容性负载敏感的输入/输出（I/O）USB 2.0端口免受静电放电（ESD）损坏。该器件采用π型滤波结构，配合小串联电阻，依据IEC 61000 - 4 - 2标准4级要求，为信号和电源组件提供必要保护，可承受超过±8 KV接触放电的ESD电压。由于采用了连接齐纳二极管的轨到轨二极管架构，ESD保护功能不受电源电压影响。 IP4234CZ6采用单片硅技术制造，在微型6引脚SOT457封装中集成了两个超低电容π型滤波ESD保护二极管和一个齐纳二极管。

商品特性

无铅且符合RoHS标准
简单直接的信号路由，确保高速信号完整性
ESD保护符合IEC 61000 - 4 - 2标准4级，±8 KV接触放电
四个低输入电容（典型值3.1 pF）轨到轨ESD保护二极管
集成齐纳二极管实现低电压钳位
小型6引脚SO6（SOT457）封装
符合IEC 61000 - 4 - 5标准15 A雷击（8/20 μs）要求

应用领域

通用下游ESD保护，适用于以下设备内部端口的高频模拟信号和高速串行数据传输：
- 蜂窝和PCS移动手机
- 个人电脑/笔记本电脑的USB2.0/IEEE1394端口
- DVI接口
- HDMI接口
- 无绳电话
- 无线数据（广域网/局域网）系统
- 个人数字助理（PDA）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	峰值脉冲电流(Ipp)	15A@8/20us
	峰值脉冲功率(Ppp)	100W@8/20us
	击穿电压	9V
	反向电流(Ir)	100nA

	属性	参数值
	通道数	双路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	3.1pF
