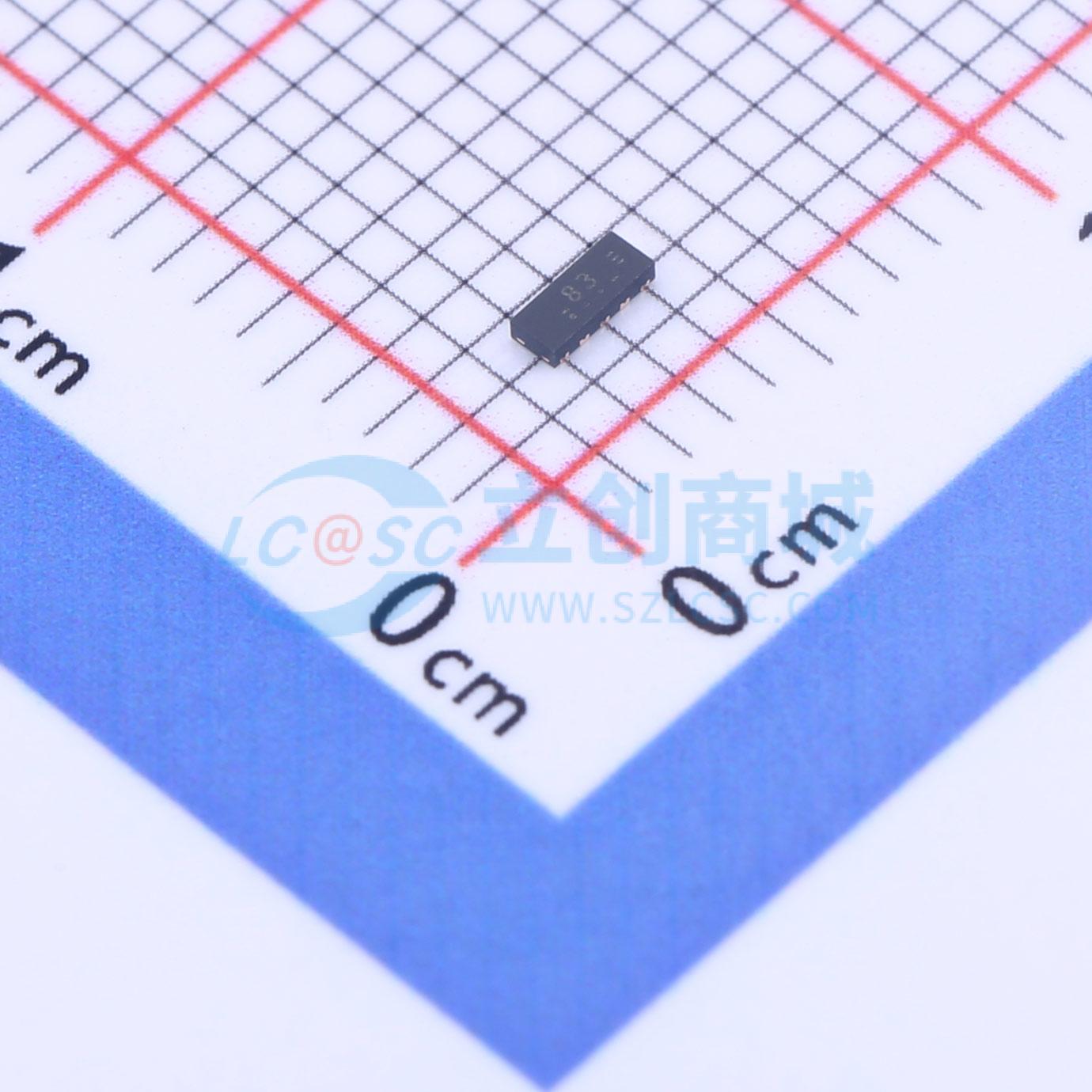

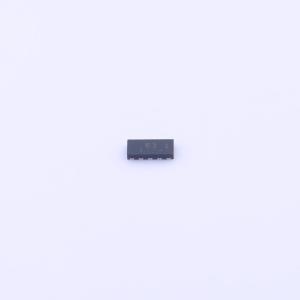

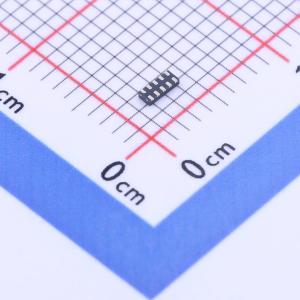

IP4283CZ10-TBR,115

ESD 5.5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 这些器件旨在保护高速接口，如高清多媒体接口（HDMI）、DisplayPort、外部串行高级技术附件（eSATA）和低压差分信号（LVDS）接口免受静电放电（ESD）影响。这些器件包含四个用于超高速信号线的高级ESD保护二极管结构。它们有三种封装形式可供选择：DFN2510 - 10（SOT1165 - 1）、DFN2510A - 10（SOT1176 - 1）和TSSOP10（SOT552 - 1）。所有信号线均采用特殊的二极管配置进行保护，仅提供0.6 pF的超低线路电容。根据IEC 61000 - 4 - 2标准4级，这些二极管可为下游组件提供高达±8 kV接触式ESD电压的保护。
品牌名称: Nexperia(安世)
商品型号: IP4283CZ10-TBR,115
商品编号: C551514
商品封装: DFN2510-10
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

这些器件旨在保护高速接口，如高清多媒体接口（HDMI）、DisplayPort、外部串行高级技术附件（eSATA）和低压差分信号（LVDS）接口免受静电放电（ESD）影响。这些器件包含四个用于超高速信号线的高级ESD保护二极管结构。它们有三种封装形式可供选择：DFN2510 - 10（SOT1165 - 1）、DFN2510A - 10（SOT1176 - 1）和TSSOP10（SOT552 - 1）。所有信号线均采用特殊的二极管配置进行保护，仅提供0.6 pF的超低线路电容。根据IEC 61000 - 4 - 2标准4级，这些二极管可为下游组件提供高达±8 kV接触式ESD电压的保护。

商品特性

为HDMI、DisplayPort、eSATA和LVDS提供系统ESD保护
所有信号线均集成了轨到轨钳位二极管，根据IEC 61000 - 4 - 2标准4级，可为下游提供±8 kV的ESD保护
匹配的0.5 mm走线间距
信号线对之间的匹配电容≤0.05 pF
每个通道的线路电容仅为0.6 pF
设计友好的“直通式”信号路由

应用领域

-电视、显示器-DVD录像机和播放器-笔记本电脑、主板显卡和端口-机顶盒和游戏机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.5V
	钳位电压	9.5V
	击穿电压	6V
	反向电流(Ir)	1uA

	属性	参数值
	通道数	四路
	工作温度	-40℃~+85℃@(Ta)
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.6pF
