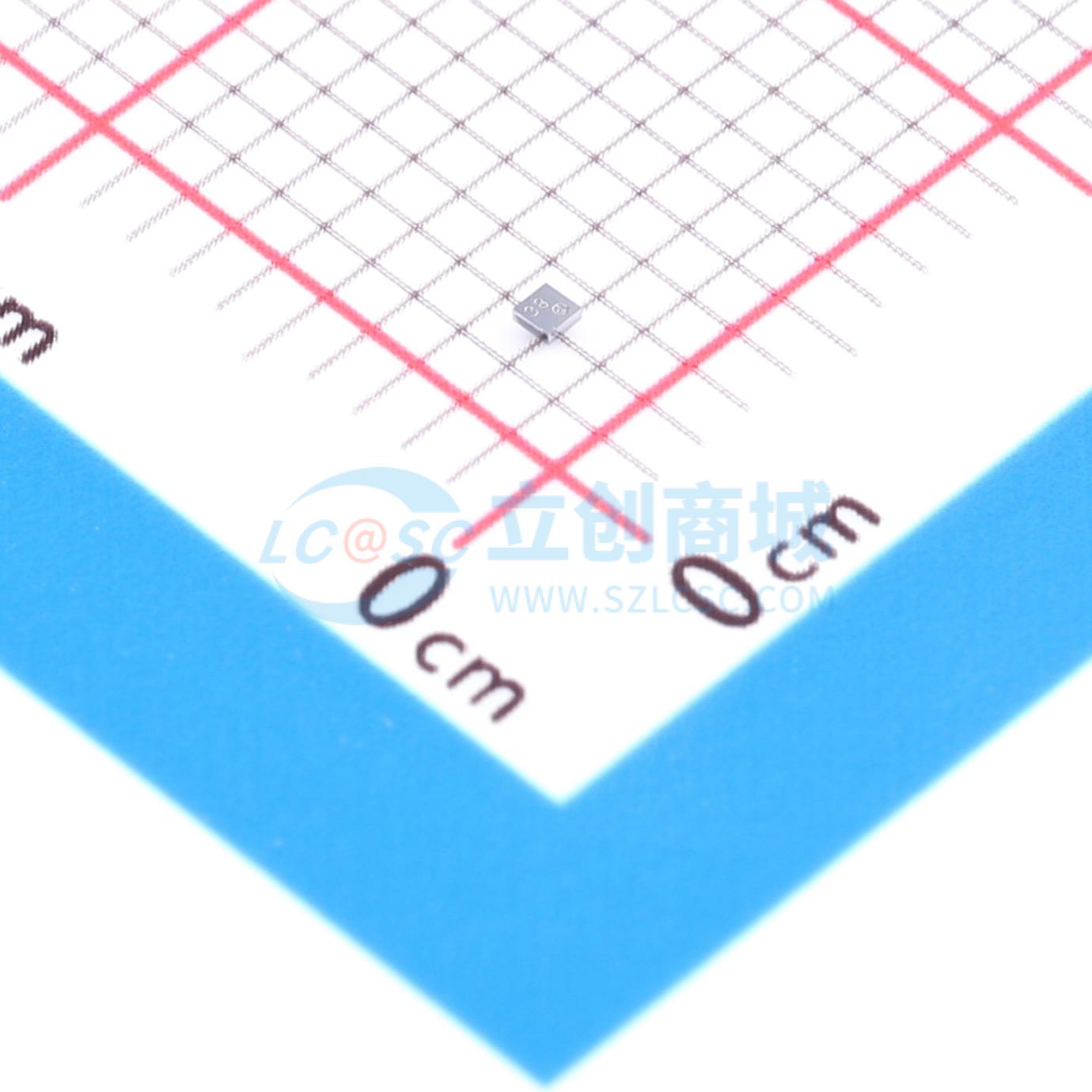

温馨提醒：图片仅供参考，商品以实物为准
IP4369CX4YL
IP4369CX4YL
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- IP4369CX4YL
- 商品编号
- C551516
- 商品封装
- WLCSP-4(0.8x0.8)
- 包装方式
- 编带
- 商品毛重
- 0.039604克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 4V | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 通道数 | 双路 | |
| 工作温度 | -35℃~+85℃@(Ta) | |
| 类型 | ESD |
商品概述
该器件旨在保护高速接口，如高清多媒体接口（HDMI）、DisplayPort、USB、外部串行高级技术附件（eSATA）和低压差分信号（LVDS）接口，使其免受静电放电（ESD）影响。 该器件采用4通道、间距为0.4 mm的单晶圆级芯片尺寸封装（WLCSP），为高速信号线配备了高级ESD保护二极管结构。这些特性使该器件非常适合用于需要组件小型化的应用，如手机和其他便携式电子设备。 所有信号线均采用特殊的二极管配置进行保护，可提供低至0.8 pF（典型值）的超低线路电容。根据IEC 61000 - 4 - 2标准4级要求，这些二极管可为下游组件提供高达± 8 kV接触式ESD电压保护。
商品特性
- 无铅，符合有害物质限制指令（RoHS），无卤素和锑（符合环保标准）
- 为USB 2.0、USB即插即用（USB OTG）、以太网和数字视频接口（DVI）提供系统ESD保护
- 所有信号线均集成了轨到轨钳位二极管结构，根据IEC 61000 - 4 - 2标准4级要求，可为下游提供± 8 kV的ESD保护
- 采用间距为0.4 mm、高度小于500 μm的2 x 2焊球WLCSP封装
- 信号线对之间的匹配电容≤ 0.05 pF
- 每个通道的线路电容仅为0.8 pF
应用领域
-便携式设备-移动手机-无线数据系统-数码相机
