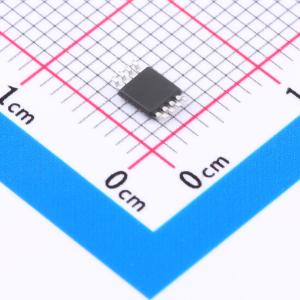

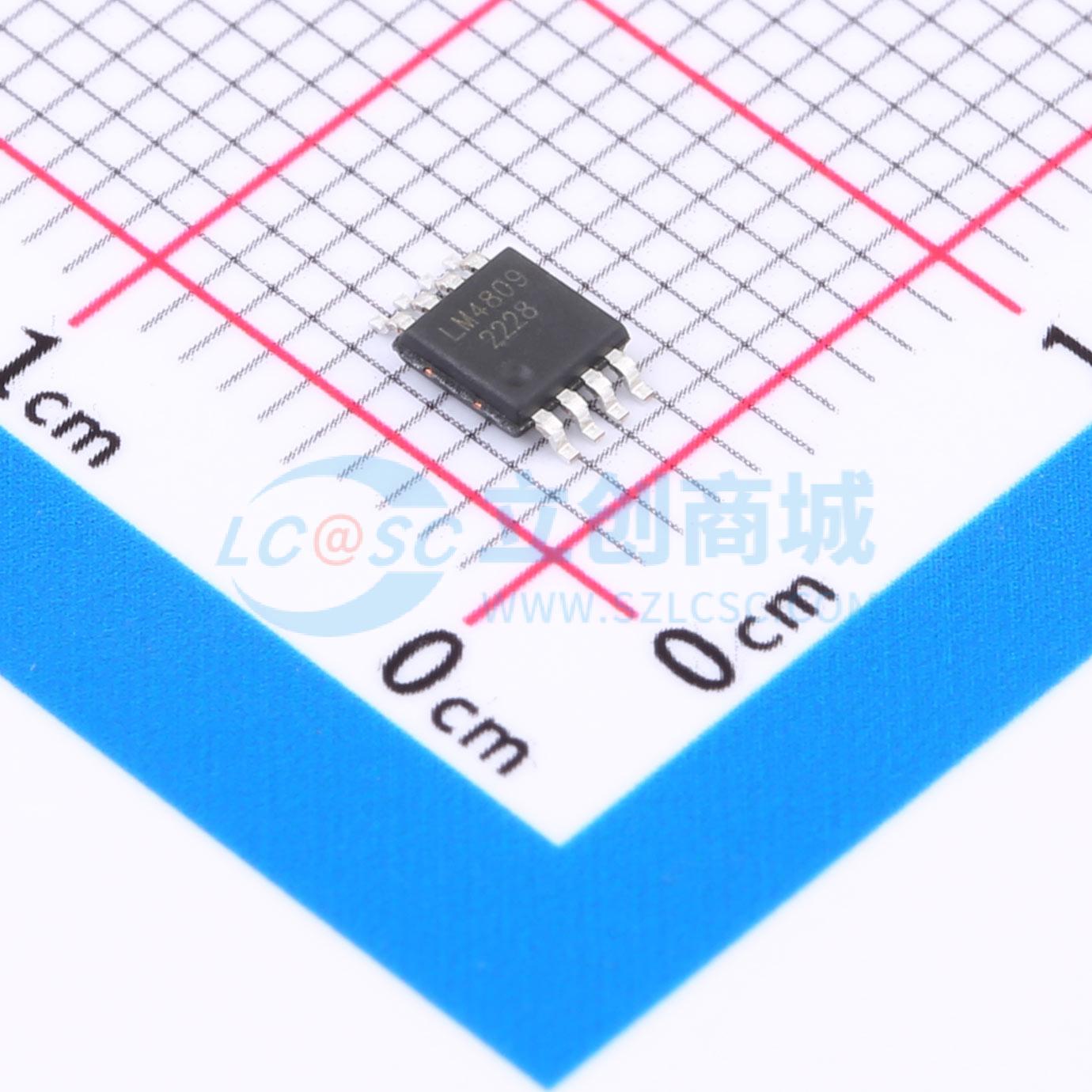

LM4809
双通道AB类105mW功放,耳放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工作电压(V) 2.0-6.0 输出通道数 0.5 最小负载(Ω) 2 最大输出功率(W) 16 主要应用领域 0.1
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- LM4809
- 商品编号
- C5125075
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | - | |
| 工作电压 | 2V~6V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.1% | |
| 静态电流(Iq) | 3mA | |
| 工作温度 | -40℃~+85℃ | |
| 电源纹波抑制比(PSRR) | 70dB |
商品概述
LM4809是一款AB类、双声道音频功率放大器。每通道能提供105mW的平均功率（5V工作电压，16Ω负载，THD+N=0.1%），音频范围内总谐波失真+噪声小于0.1%（20Hz~20KHz）。 LM4809的应用电路简单，只需极少数外围器件；LM4809输出不需要自举电容或者缓冲网络，采用MSOP、SOP封装，节约电路面积，非常适合移动电话及各种移动设备等使用低电压、低功耗应用方案上使用。 LM4809可以通过控制进入休眠模式，从而减少功耗；4809具有内部热敏关断保护机制。 LM4809工作稳定，增益带宽积高达2.5MHz，并且单位增益稳定。反馈电阻外置，通过外部增益配置电阻进行增益配置，方便应用。
商品特性
- 高电源电压抑制比（PSRR），在217Hz及1KHz时，达到70dB
- 在16Ω负载，输出功率为105mW时，噪声及谐波失真（THD＋N）<0.1%（f=1KHz）
- 在32Ω负载，输出功率为170mW时，噪声+谐波失真（THD+N）<0.1%（f=1KHz）
- 掉电模式漏电流小，典型值为0.4μA
- 封装小，MSOP，SOP封装，节约电路面积
- 上电、掉电的“噼啪”声抑制能力好
- 宽工作电压范围2.0V—6V
- 不需自举电容
- 单位增益稳定
应用领域
- 耳机功放
- 个人移动终端PDA
- K歌话筒
- 话筒前置放大器
