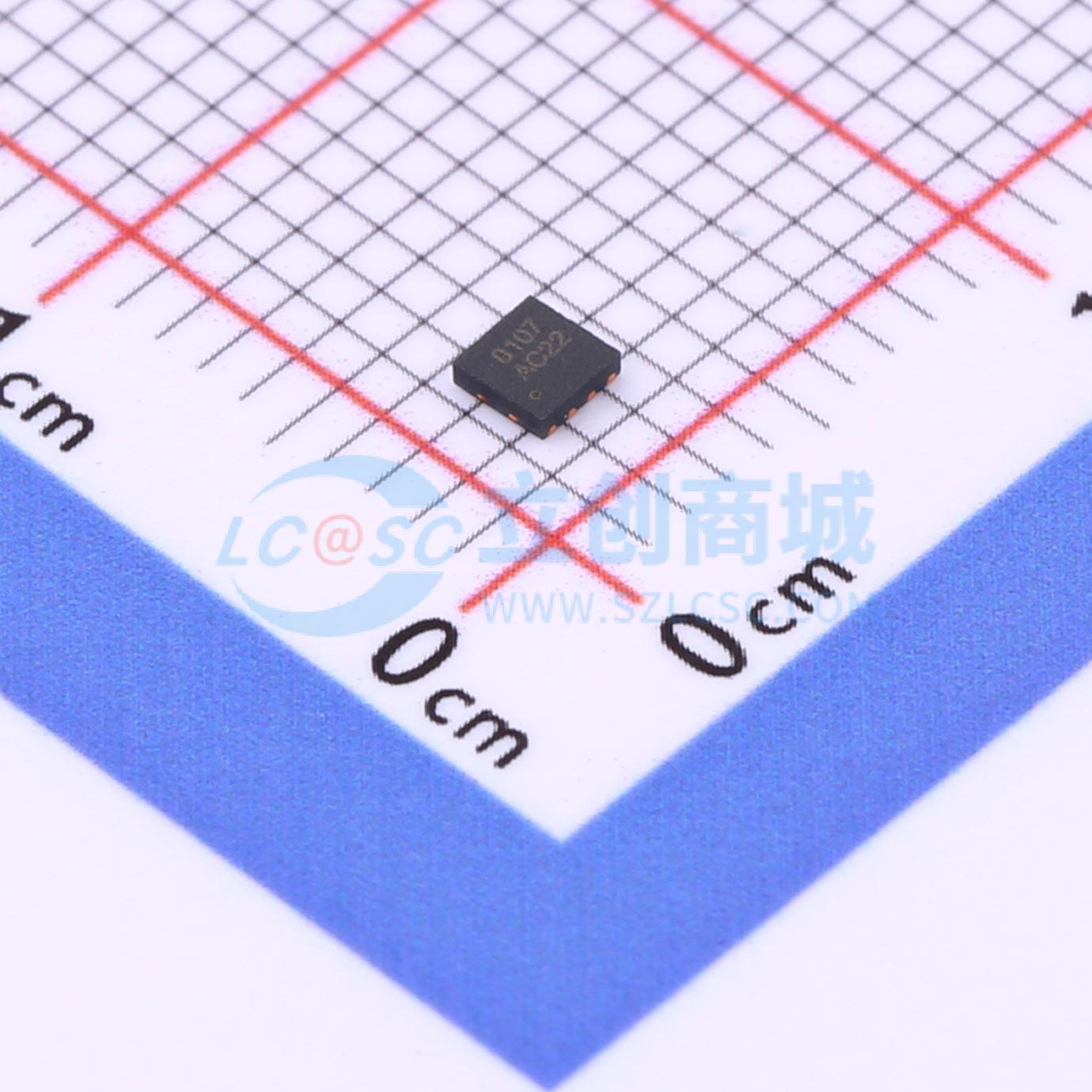

温馨提醒：图片仅供参考，商品以实物为准
AD8107
单通道AB类3W功放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工作电压(V) 2.2-6.5 输出通道数 10 最小负载(Ω) 1 最大输出功率(W) 4 主要应用领域 3
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- AD8107
- 商品编号
- C5125077
- 商品封装
- DFN-8L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 3W×1@3Ω；2W×1@3Ω | |
| 工作电压 | 2.2V~6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.1% | |
| 静态电流(Iq) | 10mA | |
| 工作温度 | -40℃~+85℃ | |
| 电源纹波抑制比(PSRR) | 85dB；90dB |
商品概述
AD8107是一款AB类，单声道带关断模式，桥式音频功率放大器。在输入1KHz,5V工作电压时，最大驱动功率为：3W（3Ω负载，THD<10%），2W（3Ω负载，THD<1%）；音频范围内总谐波失真噪音小于1%（20Hz - 20KHz）；应用电路简单，只需要极少数外围器件，就能提供高品质的输出功率。输出不需要外接耦合电容或上举电容、缓冲网络、反馈电阻。 采用DFN8L 2*2封装，特别适用于低功耗、小体积的便携穿戴式系统。可以通过控制进入休眠模式，从而减少功耗；内部有过热自动关断保护机制。工作稳定，且单位增益稳定。通过配置外围电阻，可以调整放大器的电压增益，方便应用。
商品特性
- 输出功率高（3Ω负载，1KHz频率）THD + N < 10% (3W), THD + N < 1% (2W)
- 掉电模式漏电流小：1μA (典型)
- 外部增益可调
- 单位增益稳定
- 宽工作电压范围：2.0V ~ 5.5V
- 不需要耦合电容或上举电容、缓冲网络
- 采用DFN8L 2*2封装
应用领域
- 个人电脑
- 智能穿戴产品
- 玩具及游戏机
- 便携式消费类电子产品
