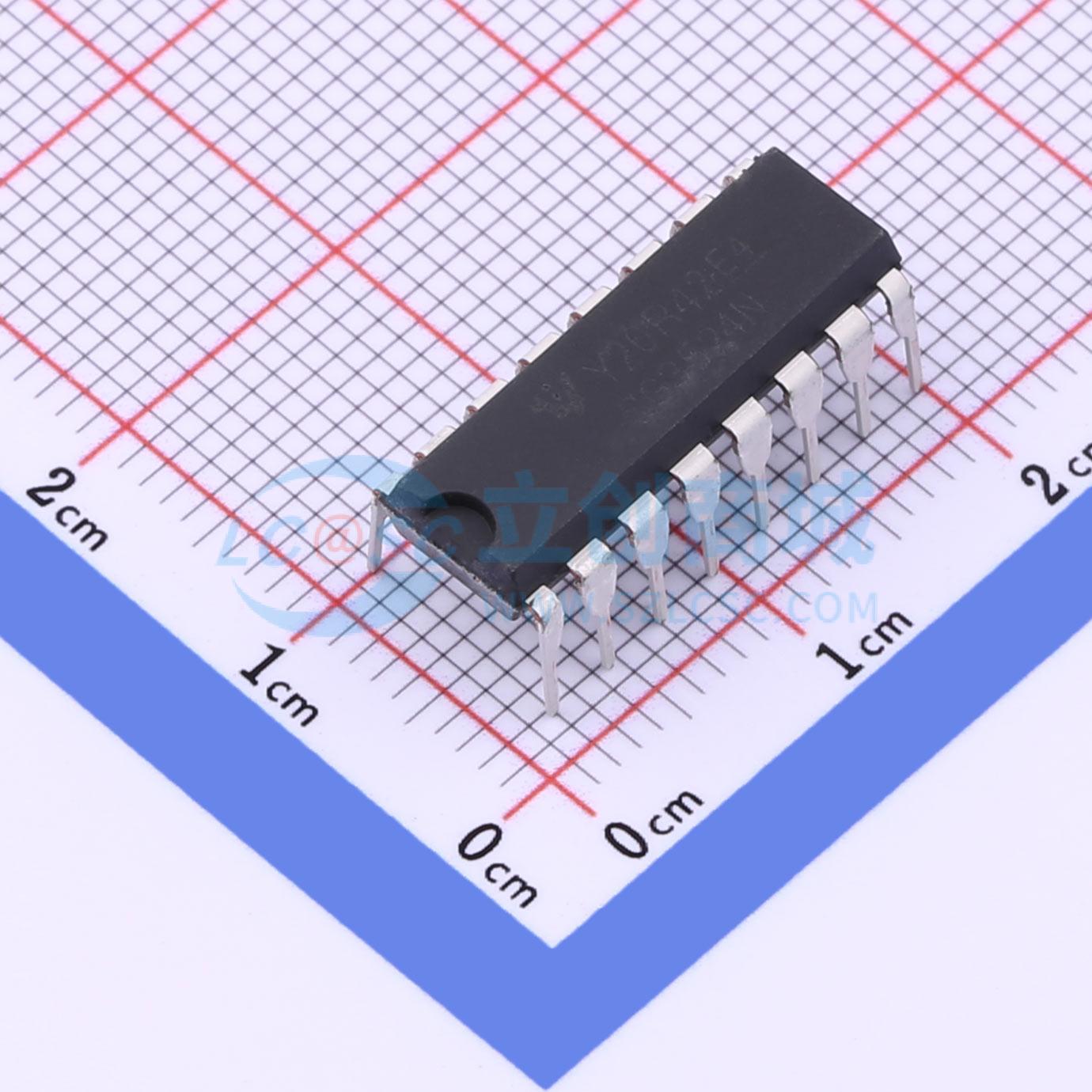

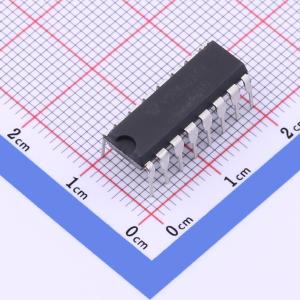

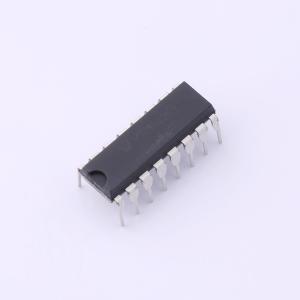

SG3524
电流控制PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工作电压(V) 8-40 误差放大器输入失调电压(mV) 2-10 振荡频率(KHZ) 100-300 最大输出电流(mA) 100 基准压差(V) 4.8-5.2 功能描述 电流控制PWM控制器 Current control PWM controller 应用领域 开关电源 Switching power supply
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- SG3524
- 商品编号
- C5125082
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 2.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 8V~40V | |
| 开关频率 | 100kHz~300kHz | |
| 输出电流 | 100mA | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 特性 | - | |
| 工作温度 | - |
商品概述
SG3524是一款用于开关电源的脉冲宽度调制电路。其内部包含一基准电压源、误差放大器、振荡器、脉宽调制、脉宽控制触发器、双路交替输出、电流限制电路和关断电路。 该电路可以用于任何极性的开关电源控制，变压器耦合DC-DC开关电源，变压器增压和极性转换，以及其他电源应用。 SG3524工作温度为 0°C 到 +70°C
商品特性
- 带有5V基准电压源。
- 100Hz~300KHz的振荡频率范围。
- 良好的外部同步功能。
- 含有两路50mA的输出。
- 含有电流限制电路。
- 完整的PWM控制电路。
- 单端或推挽输出。
- 电源电流总消耗小于 10mA
应用领域
- 单端输出应用（终端输出控制可达 0~90% 的占空比）
- 推挽输出应用
优惠活动
购买数量
(25个/管，最小起订量 5 个)个
起订量：5 个25个/管
总价金额：
￥ 0.00近期成交2单
