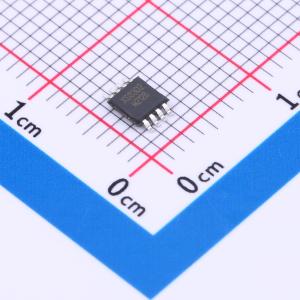

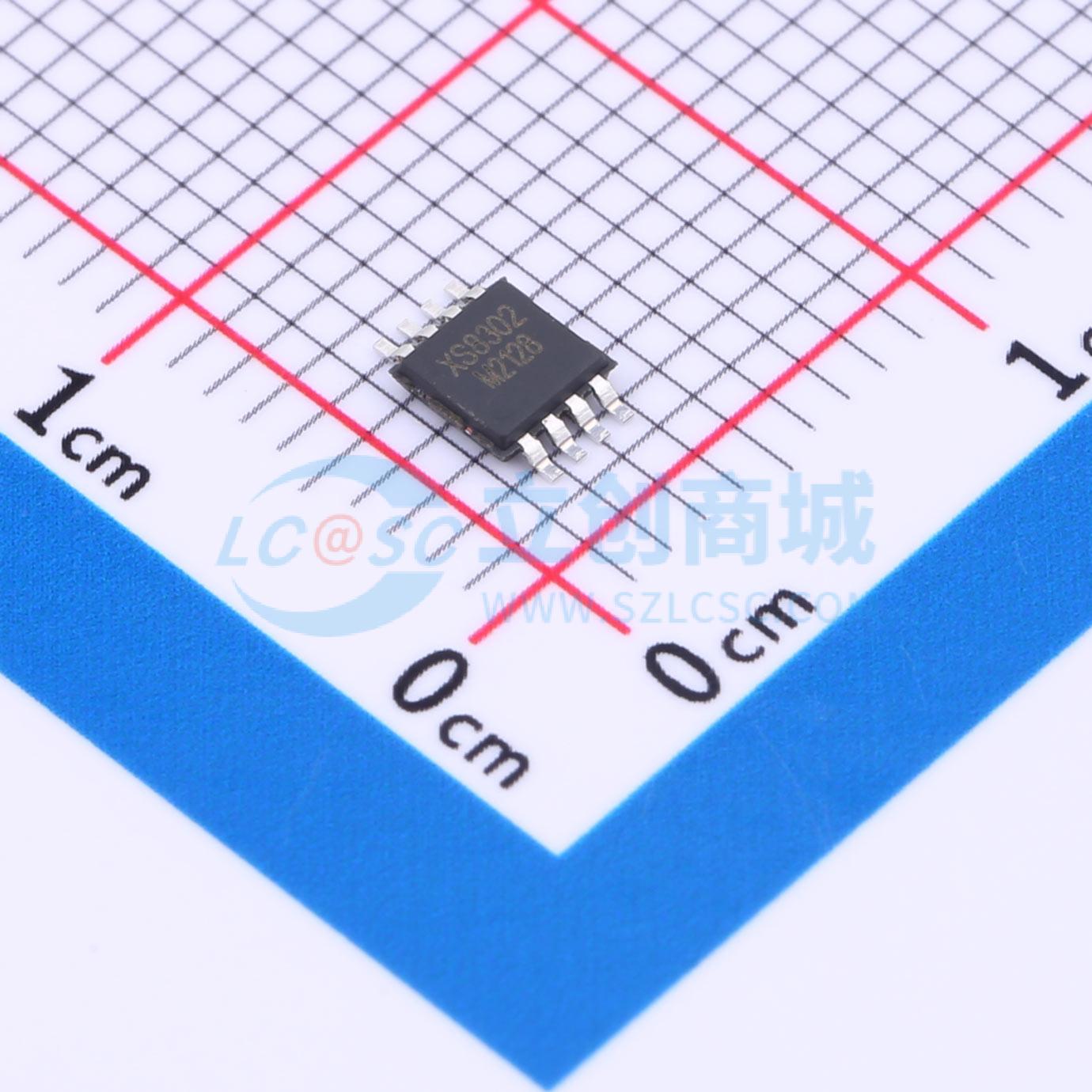

温馨提醒：图片仅供参考，商品以实物为准

AD8302

单通道D类5W带过热保护功能?低 EMI

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD8302是一款无需滤波器，超低EMI，D类单声道音频功率放大器。在输入1KHz，5V工作电压时，最大驱动功率为：5W（2Ω负载，THD+N ≤ 10%），3W（4Ω负载，THD+N ≤ 10%）；音频范围内总谐波失真噪音小于1%（20Hz-20KHz）。应用电路简单，只需要极少数外围器件，就能提供高品质的输出功率。
品牌名称: IDCHIP(英锐芯)
商品型号: AD8302
商品编号: C5125079
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

AD8302是一款无需滤波器，超低EMI，D类单声道音频功率放大器。在输入1KHz，5V工作电压时，最大驱动功率为：5W（2Ω负载，THD+N ≤ 10%），3W（4Ω负载，THD+N ≤ 10%）；音频范围内总谐波失真噪音小于1%（20Hz - 20KHz）。应用电路简单，只需要极少数外围器件，就能提供高品质的输出功率。输出不需要外接耦合电容或上举电容、缓冲网络、反馈电阻。采用SOP - 8/MSOP - 8封装，特别适用于小音量、小体积的便携式系统。可以通过控制进入关断模式，从而减少功耗，内部有过热自动关断保护机制。工作稳定，且单位增益稳定。通过配置外围电阻，可以调整放大器的电压增益，方便应用。

商品特性

宽工作电压范围：2.5V ~ 6.5V
掉电模式漏电流小：5μA (典型)
输出功率：5W(2Ω负载，THD+N ≤ 10%) 3W(4Ω负载，THD+N ≤ 10%)
不需要耦合电容或上举电容、缓冲网络
优异的上掉电POP声抑制
过热保护功能
采用SOP - 8/MSOP - 8封装

应用领域

个人电脑
扩音器
蓝牙音箱
便携式消费类电子产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	5W×1@2Ω；3W×1@4Ω
	工作电压	2.5V~6V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.08%
	静态电流(Iq)	5mA
	工作温度	-40℃~+85℃
	电源纹波抑制比(PSRR)	63dB
