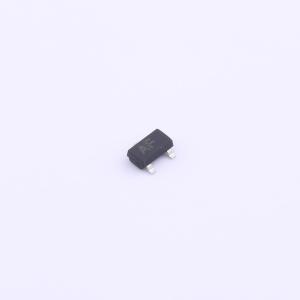

温馨提醒：图片仅供参考，商品以实物为准
AO3416
耐压:20V 电流:6.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- AO3416
- 商品编号
- C5123927
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6.5A | |
| 导通电阻(RDS(on)) | 22mΩ@4.5V | |
| 耗散功率(Pd) | 1.4W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 1.16nF | |
| 反向传输电容(Crss) | 140pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE20P07N采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷，并能在低至1.8V的栅极电压下工作。该器件适用于负载开关或PWM应用，具备ESD保护功能。
商品特性
- VDS = -20 V，ID = -7 A
- 在VGS = -2.5 V时，RDS(ON) < 45 mΩ
- 在VGS = -4.5 V时，RDS(ON) < 35 mΩ
- ESD额定值：2500V HBM
- 高功率和电流处理能力
- 表面贴装封装
- 无铅端子电镀
- 符合RoHS标准
- 无卤素
应用领域
-便携式设备负载开关-直流-直流转换器
