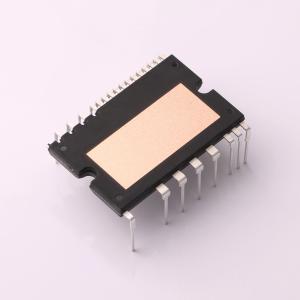

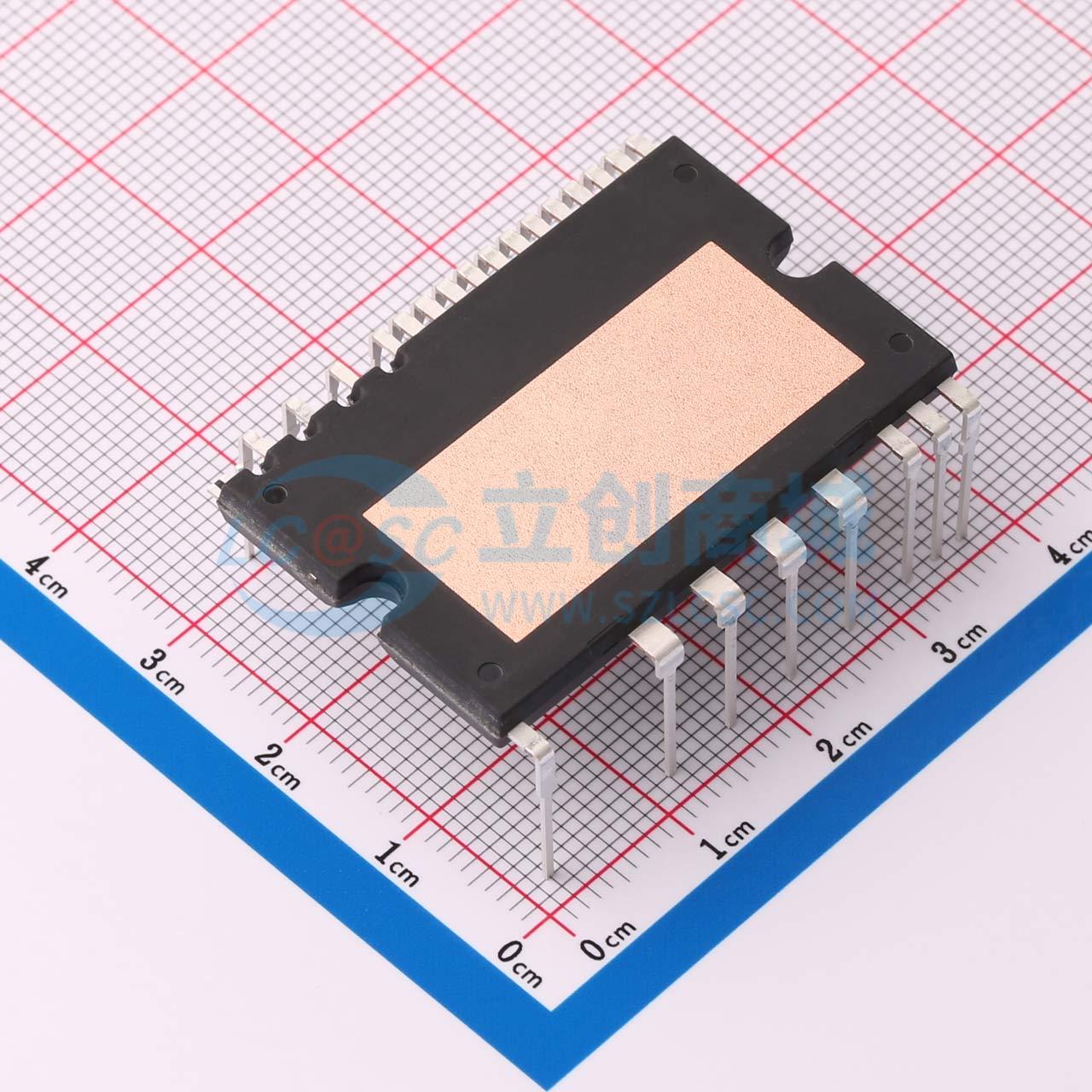

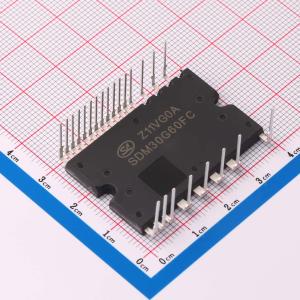

SDM30G60FC
智能功率模块(IPM)，600V/30A三相全桥驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SDM30G60FC是高度集成、高可靠性的三相无刷直流电机驱动电路，主要应用于较低功率的变频驱动，如工业伺服器、空调、低功率变频器等。其内置了3相全桥高压栅极驱动电路和6个低损耗IGBT管。SDM30G60FC内部集成了欠压、短路等各种保护功能，提供了优异的保护和宽泛的安全工作范围。由于每一相都有一个独立的负直流端，其电流可以分别单独检测。SDM30G60FC采用了高绝缘和易导热设计，提供了非常紧凑的封装体，使用非常方便，尤其适合要求紧凑安装的场合。
- 品牌名称
- SILAN(士兰微)
- 商品型号
- SDM30G60FC
- 商品编号
- C5123266
- 商品封装
- DIP-24HL
- 包装方式
- 管装
- 商品毛重
- 9克(g)
商品参数
参数完善中
商品概述
SDM30G60FC是高度集成、高可靠性的三相无刷直流电机驱动电路，主要应用于较低功率的变频驱动，如工业伺服器、空调、低功率变频器等。其内置了3相全桥高压栅极驱动电路和6个低损耗IGBT管。 SDM30G60FC内部集成了欠压、短路等各种保护功能，提供了优异的保护和宽泛的安全工作范围。由于每一相都有一个独立的负直流端，其电流可以分别单独检测。 SDM30G60FC采用了高绝缘和易导热设计，提供了非常紧凑的封装体，使用非常方便，尤其适合要求紧凑安装的场合。
商品特性
- 内置6个低损耗600V/30A IGBT；内置高压栅极驱动电路(HVIC)
- 内置欠压保护、过流保护和温度输出
- 内置带限流电阻的自举二极管
- 完全兼容3.3V和5V的MCU的接口，高电平有效
- 3个独立的负直流端用于变频器电流检测的应用
- 报警信号：对应于低侧欠压保护和短路保护
- 封装体采用Al₂O₃ DBC设计，热阻极低
- 绝缘级别：1500Vrms/min
应用领域
- 工业伺服器
- 空调压缩机
- 低功率变频器
