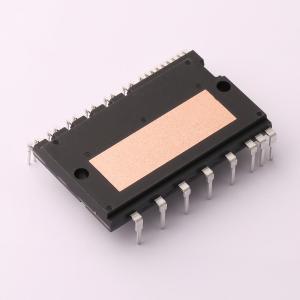

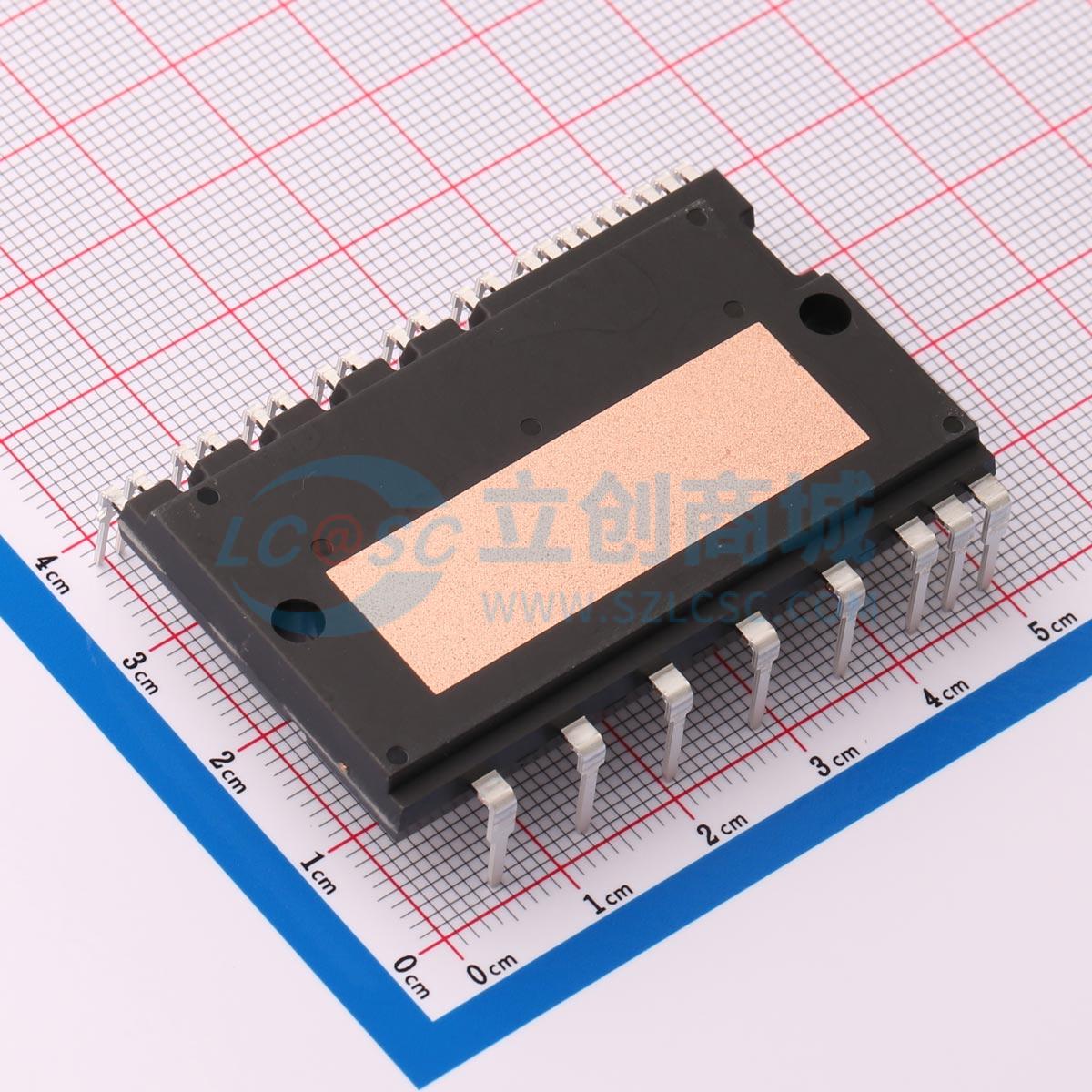

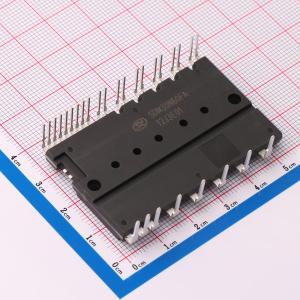

SDM30N60FA
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 30A | |
| 工作电压 | - | |
| 高侧偏置电压(Vbs) | - | |
| 开关频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 2500Vrms | |
| 耗散功率(Pd) | - | |
| 静态电流(Iq) | - | |
| 工作温度 | - | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | 过流保护；欠压保护 |
商品概述
SDM30N60FA 是高度集成、高可靠性的3 相无刷直流电机驱动电路，主要应用于中低功率的变频驱动，如伺服器、变频器、空调等。其内置了6 个低损耗的IGBT 管和3 个高速半桥高压栅极驱动电路。 SDM30N60FA 内部集成了欠压、短路、温度输出等各种电路，提供了优异的保护和宽泛的安全工作范围。由于每一相都有一个独立的负直流端，其电流可以分别单独检测。 SDM30N60FA 采用了高绝缘、易导热的设计，提供了非常紧凑的封装体，使用非常方便，尤其适合要求紧凑安装的应用场合。
商品特性
- 内置6 个600V/30A 的低损耗IGBT
- 内置高压栅极驱动电路
- 内置欠压保护、过流保护和温度输出
- 内置自举二极管
- 完全兼容3.3V 和5V 的MCU 的接口，高电平有效
- 3 个独立的负直流端用于变频器电流检测的应用
- 报警信号：对应于低侧欠压保护和短路保护
- 封装体采用DBC 设计，热阻极低
- 绝缘级别：2500Vrms/min
应用领域
- 伺服器
- 变频器
- 空调
