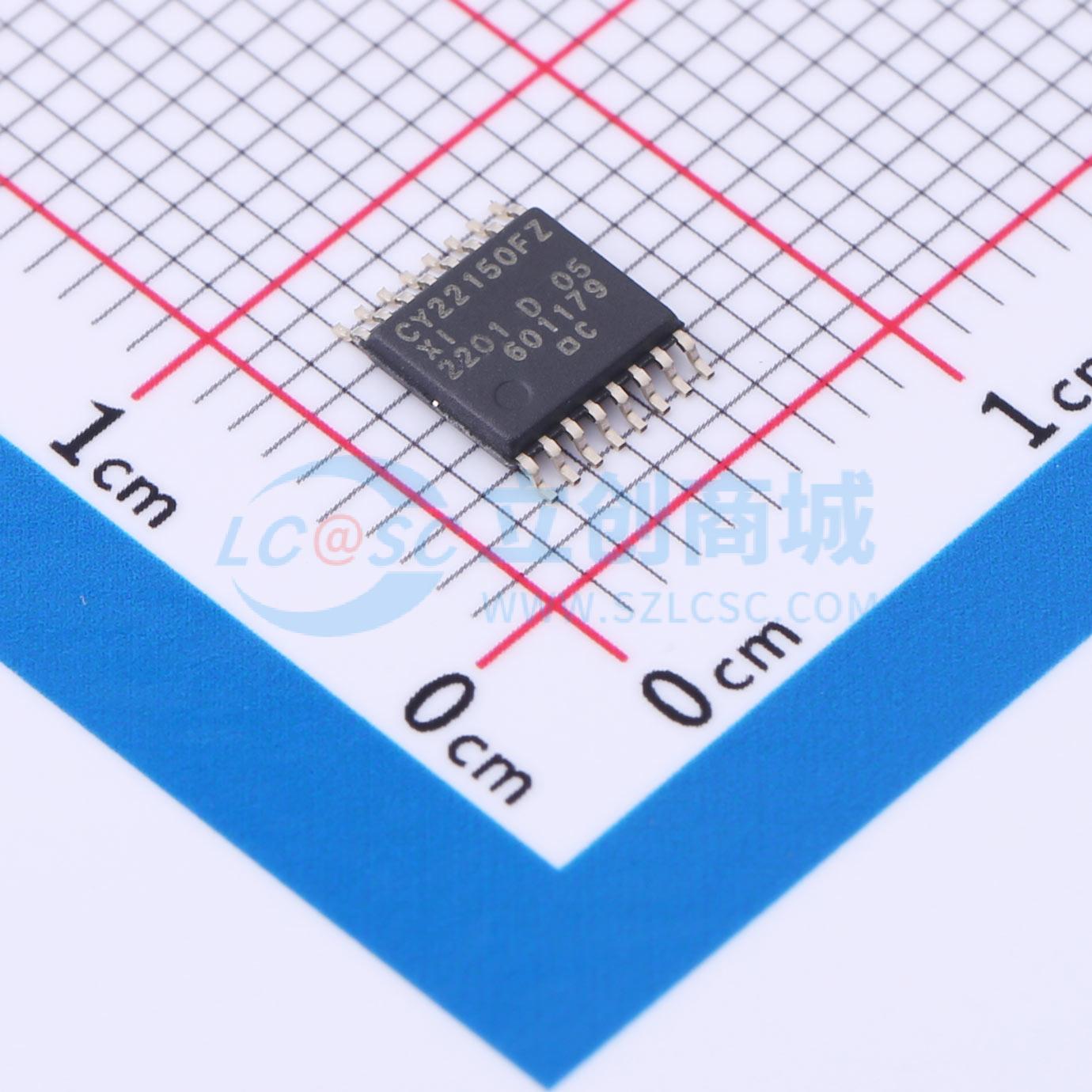

CY22150FZXI实物图
  • CY22150FZXI商品缩略图
  • CY22150FZXI商品缩略图
  • CY22150FZXI商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CY22150FZXI

CY22150FZXI

SMT扩展库SMT补贴嘉立创PCB免费打样
商品型号
CY22150FZXI
商品编号
C5123277
商品封装
TSSOP-16​
包装方式
管装
商品毛重
0.26克(g)

商品参数

属性参数值
商品目录时钟发生器/频率合成器/PLL
接口类型I2C
最大输出频率166.6MHz
属性参数值
工作电压2.375V~3.465V
输出通道数6
工作温度-40℃~+85℃

商品概述

CY22150是一款极其灵活的时钟发生器,有四个基本变量用于确定最终输出频率。它们分别是输入参考频率(REF)、内部计算得出的P和Q分频器,以及后置分频器,后置分频器可以是固定值或计算值。基于CY22150的设计有三个公式可用于确定最终输出频率:

  • CLK = ((REF * P)/Q)/后置分频器
  • CLK = REF/后置分频器
  • CLK = REF。 CY22150上的六个时钟输出端每个都有总共七种输出选项。有六种后置分频器选项:/2(有两个这样的选项)、/3、/4、/DIV1N和/DIV2N。DIV1N和DIV2N是独立计算的,并应用于各个输出组。后置分频器选项可以应用于计算得出的VCO频率((REF*P)/Q),也可以直接应用于REF。除了六种后置分频器输出选项外,第七种选项可绕过PLL,将REF直接传送到交叉点开关矩阵。 该器件的默认(编程)状态通常由经销商设置,经销商使用CyClocksRT生成的客户特定JEDEC文件对器件进行编程。从工厂发货的器件是空白且未编程的。在这种状态下,所有位都设置为默认值,所有输出均为三态,并且晶体振荡器电路处于激活状态。CY22150的串行接口地址为69H。如果与系统中的其他任何器件发生冲突,也可以使用CyClocksRT更改该地址。

商品特性

  • 集成锁相环(PLL)
  • 适用于商业和工业应用
  • 闪存可编程
  • 现场可编程
  • 两线I2C接口
  • 低偏斜、低抖动、高精度输出
  • 3.3 V工作电压,有2.5 V输出选项
  • 16引脚TSSOP封装

应用领域

  • 商业领域
  • 工业领域
  • 网络领域
  • 电信领域
  • 其他通用应用
  • 标准和低功耗系统

数据手册PDF
