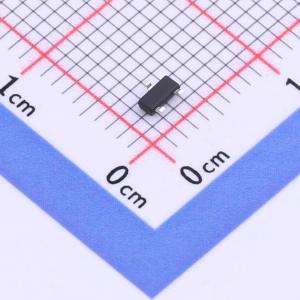

SM24C

双向ESD 24V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PPP(W) 350 VRWM(V) 24 VBR(V) 26.7 VC(V) 52 IPP(A) 7 IR(uA) 1 CJ(pF) 50
品牌名称: Slkor(萨科微)
商品型号: SM24C
商品编号: C5122537
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

SMxxC系列专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。本系列专门设计用于保护连接到电源、数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。

商品特性

IEC61000 - 4 - 2（ESD）±15kV（空气放电），±8kV（接触放电）
IEC61000 - 4 - 4（EFT）40A（5/50μs）
每路（tp = 8/20μs）350瓦峰值脉冲功率
保护两条双向线路
低钳位电压
工作电压：3.3V至36V
低泄漏电流

应用领域

手机及配件
基于微处理器的设备
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器
便携式仪器
网络和电信
串行和并行端口
外围设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	52V
	峰值脉冲功率(Ppp)	350W@8/20us
	击穿电压	26.7V

	属性	参数值
	反向电流(Ir)	7uA
	通道数	双路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1pF
