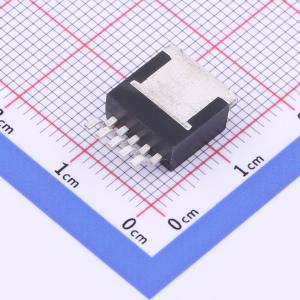

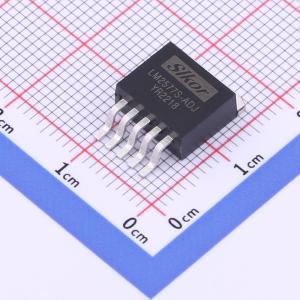

温馨提醒：图片仅供参考，商品以实物为准
LM2577S-ADJ
LM2577S-ADJ是一款多功能升压、反激和正激转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2577SADJ是一款单片集成电路,提供所有升压、反激和正激转换器所需的电源和控制功能。它内置了一个3.0A NPN开关及其保护电路,包括电流限制、热关断和欠压锁定。其他特性包括52kHz固定频率振荡器、软启动模式和电流模式控制。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- LM2577S-ADJ
- 商品编号
- C5122561
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 1.66克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(4)输出24V以上方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3.5V~40V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式；正激式；反激式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM2577S/T-ADJ是一款单片集成电路，可为升压、反激和正激式开关稳压器提供所有电源和控制功能。 这些稳压器所需的外部元件数量最少，性价比高且易于使用。 芯片上集成了一个3.0A的NPN开关及其相关保护电路，包括电流和热限制以及欠压锁定。其他特性包括一个无需外部元件的52kHz固定频率振荡器、用于减少启动时浪涌电流的软启动模式，以及用于改善对输入电压和输出负载瞬变抑制能力的电流模式控制。 LM2577S采用TO263-5L封装。 LM2577T采用TO220-5L封装。
商品特性
- 所需外部元件极少
- NPN输出开关电流为3.0A，耐压65V
- 宽输入电压范围：3.5V至40V
- 电流模式操作，可改善瞬态响应、线性调整率和电流限制
- 52kHz内部振荡器
- 软启动功能可减少启动时的浪涌电流
- 输出开关受电流限制、欠压锁定和热关断保护
应用领域
- 简易升压稳压器
- 反激和正激式稳压器
- 多输出稳压器
