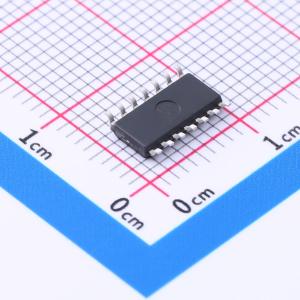

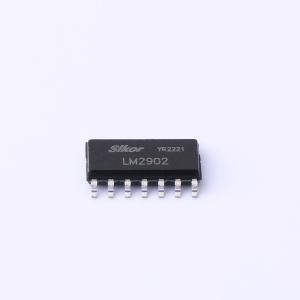

温馨提醒：图片仅供参考，商品以实物为准
LM2902
低功耗4通道运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VIN Min(V) 3 VIN Max(V) 32 GBP(MHz) 1.3 SR(V/us) 0.4 CMRR(dB) 80 VO(mV) 5
- 品牌名称
- Slkor(萨科微)
- 商品型号
- LM2902
- 商品编号
- C5122560
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.3MHz | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 300nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~30V | |
| 双电源(Vee~Vcc) | -15V~-1.5V；1.5V~15V |
应用领域
- AC耦合反相放大器
- AC耦合非反相放大器
- 非反相直流增益
- 直流求和放大器
- 有源带通滤波器
- 高输入阻抗可调增益直流仪表放大器
- 高输入阻抗直流差分放大器
- 低漂移峰值检测器
- 使用对称放大器减少输入电流（通用概念）
