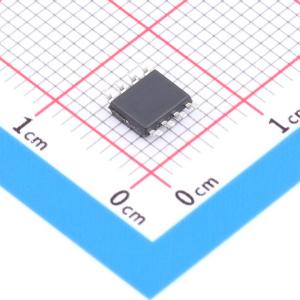

温馨提醒：图片仅供参考，商品以实物为准
SL4614
1个P沟道 耐压:40V 电流:7.5A 5.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 类型 P VDSS(V) -40 ID@TC=63?C(A) -5.5 PD@TC=63?C(W) 2 VGS(V) ±20 RDS(on)(m?)Max.@TC= 25?C VGS=4.43V 62
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL4614
- 商品编号
- C5122528
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 7.5A；5.5A | |
| 导通电阻(RDS(on)) | 16mΩ@10V；30mΩ@10V | |
| 耗散功率(Pd) | 1.3W | |
| 阈值电压(Vgs(th)) | 2V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15.7nC@10V；15nC@10V | |
| 输入电容(Ciss) | 815pF；668pF | |
| 反向传输电容(Crss) | 72pF；60pF | |
| 工作温度 | -40℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 98pF；95pF |
商品特性
- N沟道
- 40V/7.5A
- 在VGS = 10V时,RDS(ON) = 21 mΩ(最大值)
- 在VGS = 4.5V时,RDS(ON) = 25 mΩ(最大值)
- P沟道
- -40V/-5.5A
- 在VGS = -10V时,RDS(ON) = 38 mΩ(最大值)
- 在VGS = -4.5V时,RDS(ON) = 62 mΩ(最大值)
- 100%进行UIS和Rg测试
- 可靠耐用
- 提供无铅产品(符合RoHS标准)
应用领域
- 同步整流
- 电机控制
- 风扇预驱动器H桥
