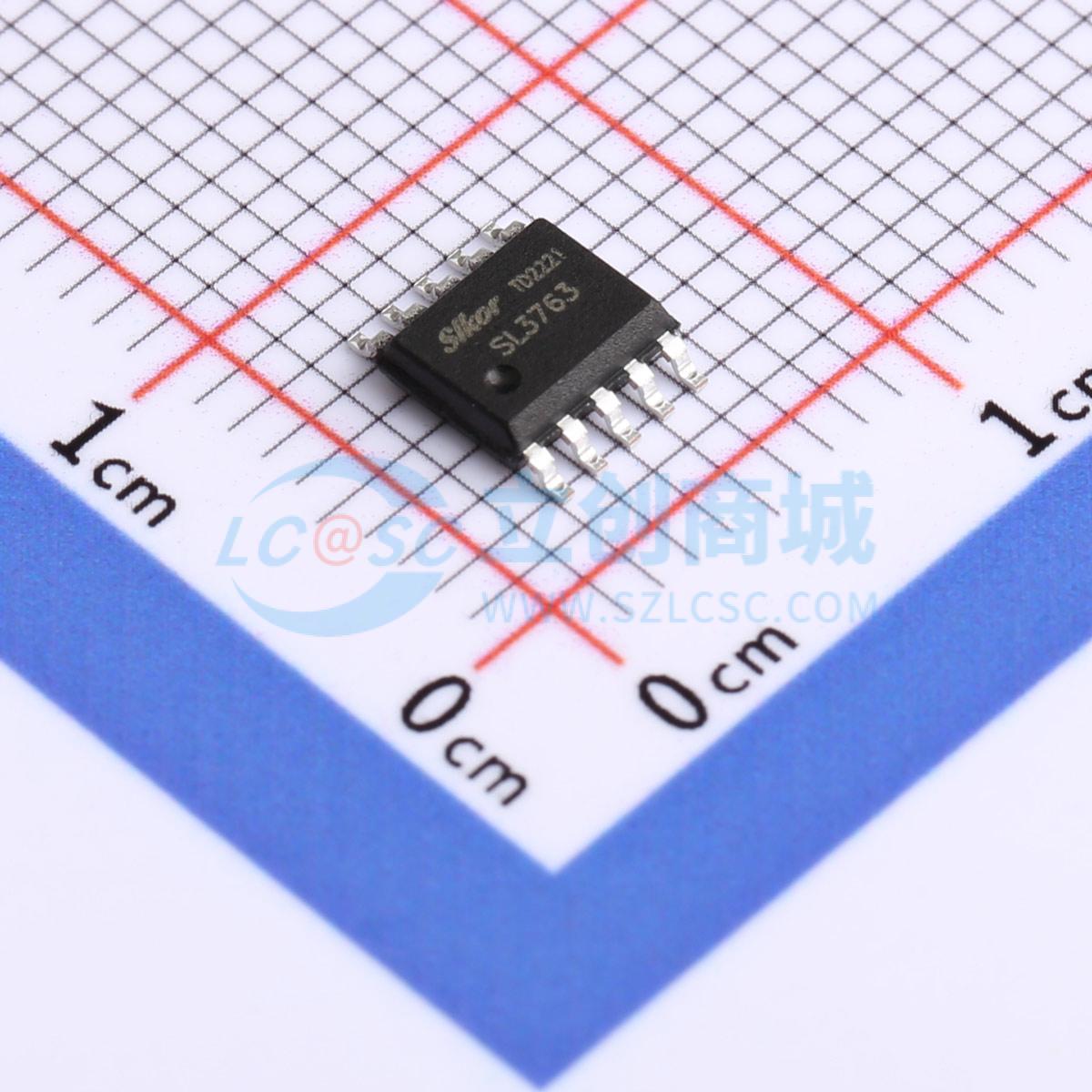

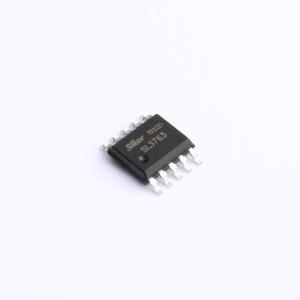

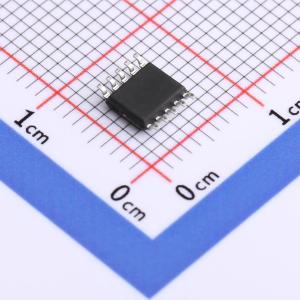

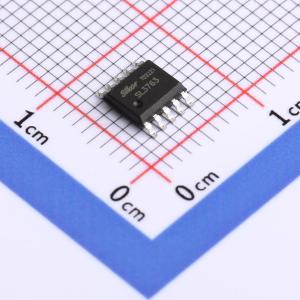

SL3763

4A三节锂电池充电管理集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SL3763是PWM降压型三节锂电池充电管理集成电路，具有涓流，恒流和恒压充电模式。恒流充电电流由CSP管脚和BAT管脚之间的电流检测电阻RCS设置。在恒压充电模式，恒压充电电压可以通过BAT管脚和FB管脚之间的电阻向上调整；当BAT管脚直接连接到FB管脚时，恒压充电电压为12.6V，精度为1%。
品牌名称: Slkor(萨科微)
商品型号: SL3763
商品编号: C5122525
商品封装: SSOP-10
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

SL3763是PWM降压型三节锂电池充电管理集成电路，具有涓流，恒流和恒压充电模式。恒流充电电流由CSP管脚和BAT管脚之间的电流检测电阻RCS设置。在恒压充电模式，恒压充电电压可以通过BAT管脚和FB管脚之间的电阻向上调整；当BAT管脚直接连接到FB管脚时，恒压充电电压为12.6V，精度为1%。当VCC管脚电压大于低压锁存阈值，并且大于电池电压时，SL3763正常工作。如果电池电压低于涓流充电阈值，充电器自动进入涓流充电模式，此时充电电流为所设置的恒流充电电流的17.5%。当电池电压大于涓流充电阈值，充电器进入恒流充电模式，此时充电电流由内部的120mV基准电压和一个外部电阻RCS设置，即充电电流为120mV/RCS。当电池电压继续上升接近恒压充电电压时，充电器进入恒压充电模式，充电电流逐渐减小。在充电状态，漏极开路输出管脚内部的晶体管导通，输出低电平，以指示充电状态。当充电电流减小到恒流充电电流的16%时，充电结束，DRV管脚输出高电平。漏极开路输出管脚内部的晶体管关断，输出为高阻态；另一个漏极开路输出管脚内部的晶体管导通，输出低电平，以指示充电结束状态。在充电结束状态，如果断开输入电源，再重新接入，将开始一个新的充电周期；如果电池电压下降到再充电阈值，那么也将自动开始新的充电周期。当输入电压掉电时，SL3763自动进入睡眠模式，内部电路被关断。 SL3763内部还有一个过压比较器，当BAT管脚电压由于负载变化或者突然移走电池等原因而上升时，如果BAT管脚电压上升到恒压充电电压的1.07倍时，过压比较器动作，关断片外的P沟道MOS场效应晶体管，充电器暂时停止，直到BAT管脚电压回复到恒压充电电压的1.02倍以下。

商品特性

宽输入电压范围：6.6V到30V
对三节锂电池完整的充电管理
充电电流可达4A
PWM开关频率：300KHz
恒压充电电压可用电阻向上调整
恒压充电电压精度：±1%
恒流充电电流由外部电阻设置
对深度放电的电池进行涓流充电
自动再充电功能
充电状态和充电结束状态指示
软启动功能
电池端过压保护
工作环境温度：-40°C到+85°C
采用10管脚SSOP封装
产品无铅，满足Rohs，不含卤素

应用领域

手持设备
备用电池应用
便携式工业和医疗仪器
电动工具
独立电池充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	6.6V~30V
	最大充电电流	4A
	充电饱和电压	12.6V

	属性	参数值
	电池类型	锂电池
	电池节数	3
	工作温度	-40℃~+85℃
	静态电流(Iq)	15uA
