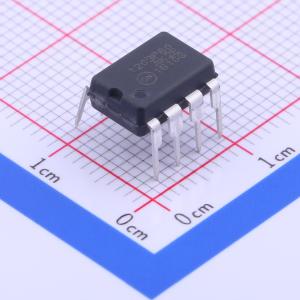

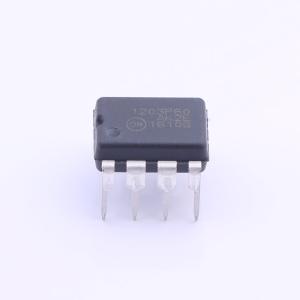

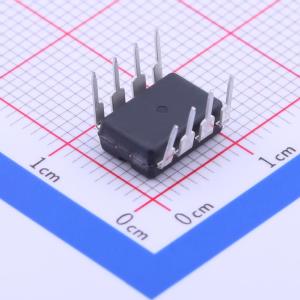

温馨提醒：图片仅供参考，商品以实物为准

NCP1203P60G

PWM电流模式通用离线电源控制器，具备待机和短路保护功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1203采用标准的电流模式架构，其关断时间由峰值电流设定点决定。在对元件数量要求较低的应用中，尤其是低成本的AC - DC适配器、辅助电源等领域，该元件是理想之选。凭借其高性能的SMARTMOS高压技术，NCP1203集成了基于UC384X的电源通常所需的所有必要元件：定时元件、反馈装置、低通滤波器和启动装置。这意味着NCP1203无需外部启动电阻，可直接从高压轨获取启动电流。另一方面，越来越多的应用要求具备低空载待机功耗，例如AC - DC适配器、录像机等。UC384X系列在低功率水平下难以降低开关损耗。NCP1203通过在用户可调的功率水平下跳过不必要的开关周期，巧妙地解决了这一问题。通过确保在低峰值电流时进行跳周期操作，该器件可实现安静、无噪声运行。最后，自动恢复式输出短路保护（OCP）可防止在过载条件下出现致命的热失控。
品牌名称: onsemi(安森美)
商品型号: NCP1203P60G
商品编号: C56091
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1.02克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃@(Tj)
	反馈方式	副边反馈

商品概述

NCP1203采用标准的电流模式架构，其关断时间由峰值电流设定点决定。在对元件数量要求较低的应用中，尤其是低成本的AC - DC适配器、辅助电源等领域，该元件是理想之选。凭借其高性能的SMARTMOS高压技术，NCP1203集成了基于UC384X的电源通常所需的所有必要元件：定时元件、反馈装置、低通滤波器和启动装置。这意味着NCP1203无需外部启动电阻，可直接从高压轨获取启动电流。另一方面，越来越多的应用要求具备低空载待机功耗，例如AC - DC适配器、录像机等。UC384X系列在低功率水平下难以降低开关损耗。NCP1203通过在用户可调的功率水平下跳过不必要的开关周期，巧妙地解决了这一问题。通过确保在低峰值电流时进行跳周期操作，该器件可实现安静、无噪声运行。最后，自动恢复式输出短路保护（OCP）可防止在过载条件下出现致命的热失控。

商品特性

高压启动电流源
自动恢复式内部输出短路保护
极低的空载待机功耗
具备可调跳周期功能的电流模式
内部前沿消隐
250 mA峰值电流能力
内部固定频率为40 kHz、60 kHz和100 kHz
直接光耦连接
典型欠压锁定电压为7.8 V
提供用于瞬态和交流分析的SPICE模型
引脚与NCP1200兼容
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

笔记本电脑等的AC - DC适配器
离线电池充电器
辅助电源（USB、家电、电视等）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	7.8V~16V
	开关频率	60kHz
	最大占空比	80%
