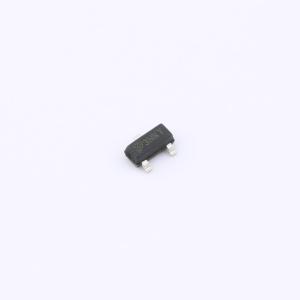

温馨提醒：图片仅供参考，商品以实物为准
TPM1003NS3-1
N沟道 100V 3.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM1003NS3-1
- 商品编号
- C5122050
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 3.5A | |
| 导通电阻(RDS(on)) | 96mΩ@10V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20nC@10V | |
| 输入电容(Ciss) | 650pF | |
| 反向传输电容(Crss) | 20pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 24pF |
商品特性
- VDS = -60V，ID = -4A
- 当VGS = 10V时，RDS(ON) < -98 mΩ
- 当VGS = 4.5V时，RDS(ON) < -145 mΩ
应用领域
- 负载/电源开关
- 接口开关
- 逻辑电平转换
