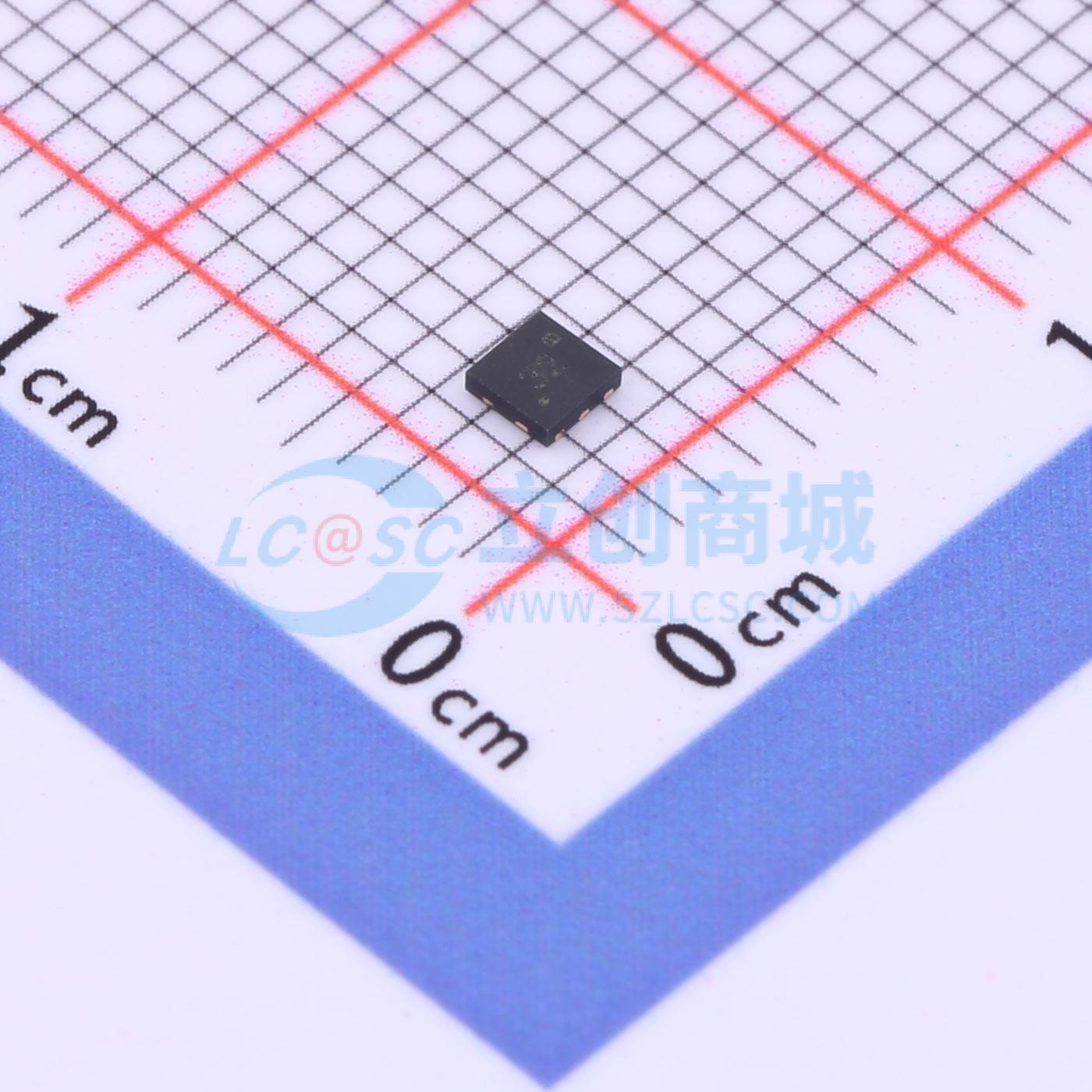

温馨提醒：图片仅供参考，商品以实物为准
TPM9305PD6
耐压:20V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = -20V, ID = -6.0A。 RDS(ON) 35mΩ @ VGS = -4.5V。 先进的沟槽技术。 出色的 RDS(ON) 和低栅极电荷。 获得无铅产品认证。应用：负载/电源开关。 接口开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM9305PD6
- 商品编号
- C5122063
- 商品封装
- DFN-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 35mΩ@4.5V,6A | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 450mV | |
| 栅极电荷量(Qg) | 7.8nC@4.5V | |
| 输入电容(Ciss) | 740pF@4V | |
| 反向传输电容(Crss) | 190pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- VDS = 100V，ID = 3.5A
- 当VGS = 10V时，RDS(ON) < 130mΩ（典型值96mΩ）
- 当VGS = 4.5V时，RDS(ON) < 180mΩ（典型值140mΩ）
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式设备的电池管理
- 逻辑电平转换
