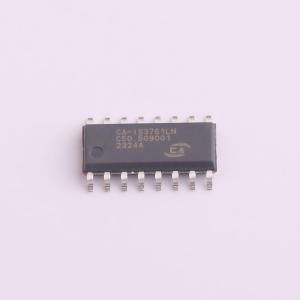

CA-IS3761LN

CA-IS376x 高速六通道数字隔离器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 6通道数字隔离器,电容隔离
品牌名称: Chipanalog(川土微)
商品型号: CA-IS3761LN
商品编号: C5121946
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.4488克(g)

商品参数

商品概述

CA-IS3763是一款高性能六通道数字隔离器，具有精确的时序特性和低电源损耗。在隔离CMOS数字I/O时，可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅绝缘栅隔离。CA-IS3763具有三个前向和三个反向通道。所有设备都具有故障安全模式选项。具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高CMTI能力有望保证数字信号的正确传输。

商品特性

信号传输速率：DC至150Mbps
宽电源电压范围：2.5V至5.5V
宽温度范围：-40℃至125℃
无需启动初始化
默认输出高电平和低电平选项
高电磁抗扰度
高CMTI：±150kV/μs（典型值）
低功耗（典型值）：电流为1.5mA/通道（@5V，1Mbps）；电流为6.6mA/通道（@5V，100Mbps）
精确时序（典型值）：12ns传播延迟；1ns脉冲宽度失真；2ns传播延迟偏差；5ns最小脉冲宽度
隔离电压高达5kVRMS
隔离栅寿命：>40年
具有使能端的三态输出
施密特触发器输入

应用领域

工业自动化
电机控制
医疗电子
隔离开关电源
太阳能逆变器
隔离ADC,DAC

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	5
	反向通道数	1
	最大数据速率	150Mbps
	默认输出	低电平
	隔离电压(Vrms)	3750
	CMTI(kV/us)	150kV/us

	属性	参数值
	传播延迟(tpd)	15ns
	功能特性	失效安全输出
	工作电压(VCCA)	2.5V~5.5V
	工作电压(VCCB)	2.5V~5.5V
	工作温度	-40℃~+125℃
	通道数	6
