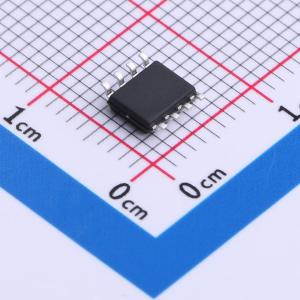

温馨提醒：图片仅供参考，商品以实物为准

CA-IF1051VS

CA-IF1051 具有 CAN FD 和故障保护功能的 CAN 收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该CAN收发器系列符合ISO1189-2 (2016)高速CAN（控制器局域网络）物理层标准。所有器件均设计用于数据速率高达5Mbps（兆位每秒）的CAN FD网络。该器件支持总线故障保护电压±58V，具有静音模式，通常也称作仅侦听模式。
品牌名称: Chipanalog(川土微)
商品型号: CA-IF1051VS
商品编号: C5121952
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

该CAN收发器系列符合ISO1189-2 (2016)高速CAN（控制器局域网络）物理层标准。所有器件均设计用于数据速率高达5Mbps（兆位每秒）的CAN FD网络。该器件支持总线故障保护电压±58V，具有静音模式，通常也称作仅侦听模式。CA-IF1051VS包含VIO电源的电平逻辑转换，允许将收发器IO直接连接到2.5V、3.3V或5V逻辑IO。此外，器件包含许多保护功能，以提高器件和CAN的稳定性。

商品特性

符合ISO 11898-2:2016和ISO 11898-5:2007物理层标准
“Turbo”CAN：所有器件均支持经典CAN和5Mbps CAN FD（灵活数据速率）
短暂且对称的传播延迟时间以及针对增强型时序裕量的快速循环时间
在有负载CAN网络中实现更快的数据速率
未上电时的理想无源特性，总线和逻辑引脚处于高阻态（无负载），上电和掉电时总线和RXD输出上无毛刺脉冲
总线故障保护：±58V
Vcc电源引脚上具有欠压保护
驱动器显性超时 (TXD DTO) - 数据速率低至4kbps
热关断保护 (TSD)
CA-IF1051VS支持2.5V到5.5V逻辑电平转换
接收器共模输入电压：±30V
典型循环延迟：130ns
结温范围：-55℃至150℃
可提供SOIC8封装

应用领域

工业控制
建筑自动化
供热通风及空调系统（HVAC）
开关柜

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	5Mbps
	工作电压	4.5V~5.5V

	属性	参数值
	工作电流	80mA
	工作温度	-55℃~+125℃
	静态电流	2.5mA
