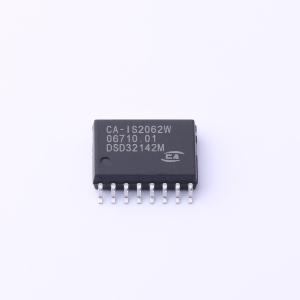

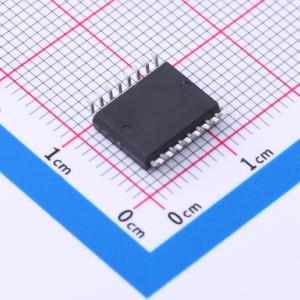

CA-IS2062W

CA-IS2062W 内置 DC-DC 转换器的 2.5kVRMS 隔离式 CAN 收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 2500V耐压集成隔离电源的隔离CAN，三合一隔离CAN
品牌名称: Chipanalog(川土微)
商品型号: CA-IS2062W
商品编号: C5121953
商品封装: SOIC-16-WB
包装方式: 编带
商品毛重: 0.82克(g)

商品参数

商品概述

CA-IS2062W是带集成隔离DC-DC转换器的电气隔离CAN收发器。逻辑输入输出缓冲器由二氧化硅SiO2绝缘栅隔离，提供高达3.75kVRMS（60s）的电气隔离。隔离通过打破地环路改善通信，并在地电位差较大的端口之间降低噪声。逻辑侧采用单5V电源供电，集成DC-DC转换器为电缆侧生成稳压5V工作电压，除旁路电容外无需其他外部元件即可实现隔离CAN端口。收发器数据速率高达1Mbps，集成保护包括电流限制、热关断以及CAN总线上扩展的±58V故障保护。显性超时检测防止控制器错误或TXD输入故障导致总线锁定。接收器共模输入范围为±30V，超过ISO11898规定的-2V至+7V。采用宽体16引脚SOIC(W)封装，工作温度范围-40℃至+125℃。该器件适合与微控制器通信，用于工业控制、楼宇自动化、电信整流器、暖通空调等噪声环境中的系统。

商品特性

集成 DC-DC 转换器为总线侧提供隔离供电
集成保护功能支持可靠的数据通信
提供 2.5kVRMS (60s)隔离耐压
±150kV/μs 典型 CMTI
隔离栅寿命：> 40 年
CANH、CANL 总线引脚具有±58V 故障保护
±30V 扩展共模输入范围(CMR)
发送器超时检测避免总线闭锁，允许最低传输
速率为 5.5 kbps
热关断
较宽的工作温度范围： -40 °C至125 °C
数据速率高达 1Mbps
逻辑侧单+ 5V 供电
超低延时：150ns (典型值)，210ns (最大值)

应用领域

工业控制
楼宇自动化
安全与保护系统
运输
医疗设备
电信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式CAN收发器(带电源)
	最大数据速率	1Mbps
	集成电源工作电压	4.5V~5.5V
	集成电源输出电压	4.75V~5.25V
	隔离电压(Vrms)	3750

	属性	参数值
	CMTI(kV/us)	150kV/us
	工作温度	-40℃~+125℃
	通道数	-
	功能特性	总线故障检测与保护；失效安全
