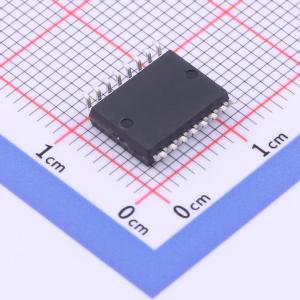

温馨提醒：图片仅供参考，商品以实物为准

CA-IS2092W

CA-IS2092W 集成隔离电源的隔离式 RS-485/RS-422 收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2500V耐压集成隔离电源的隔离RS-485/422，三合一隔离485
品牌名称: Chipanalog(川土微)
商品型号: CA-IS2092W
商品编号: C5121950
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.75克(g)

商品参数

商品概述

CA-IS2092W 是集成隔离电源的隔离式RS-485/RS-422 收发器，具有高电磁抗扰度和低辐射特性。该器件工作于半双工模式。 CA-IS2092W 器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高CMTI 能力可以保证数字信号的正确传输。CA-IS2092W 器件采用16 引脚宽体SOIC 封装，支持绝缘耐压高达 2.5 kV_RMS。 CA-IS2092W 是既可以用于RS-422 又可以用于RS-485 通信的半双工收发器。具有失效安全，过流保护和过热保护功能。

商品特性

符合TIA/EIA-485-A 标准
片内集成隔离式DC-DC 转换器(含变压器)
输出电压3.3V/5.0V 可选
输出电压小于等于输入电压
软起动功能限制电压、电流过冲
集成过载和短路保护
集成过热保护
失效防护接收器(总线开路、短路和空闲)
支持多达 256 个总线节点
总线侧引脚ESD 能力
3V 至 5.5V 供电电源 (VCC)
宽温度范围: -40°C to 125°C
隔离栅寿命: >40 年
安全相关认证(申请中)：
- 所有已计划的认证
- 符合DIN V VDE V 0884-11:2017-01 标准的3535V_PK V_10TM 和 560V_PK V_IORM
- UL 1577 标准下1 分钟 2500V_RMS 隔离
- IEC 60950、IEC 60601 和 EN 61010 认证
- CQC、TUV 和CSA 认证

应用领域

隔离RS-485/RS-422 通信
光伏逆变器
电机驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式RS485/422收发器(带电源)
	最大数据速率	500Kbps
	通讯模式	半双工
	集成电源工作电压	3.3V；5V

	属性	参数值
	集成电源输出电压	3.3V；5V
	隔离电压(Vrms)	2500
	CMTI(kV/us)	150kV/us
	工作温度	-40℃~+125℃
