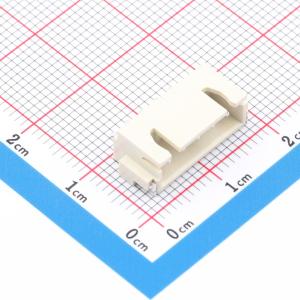

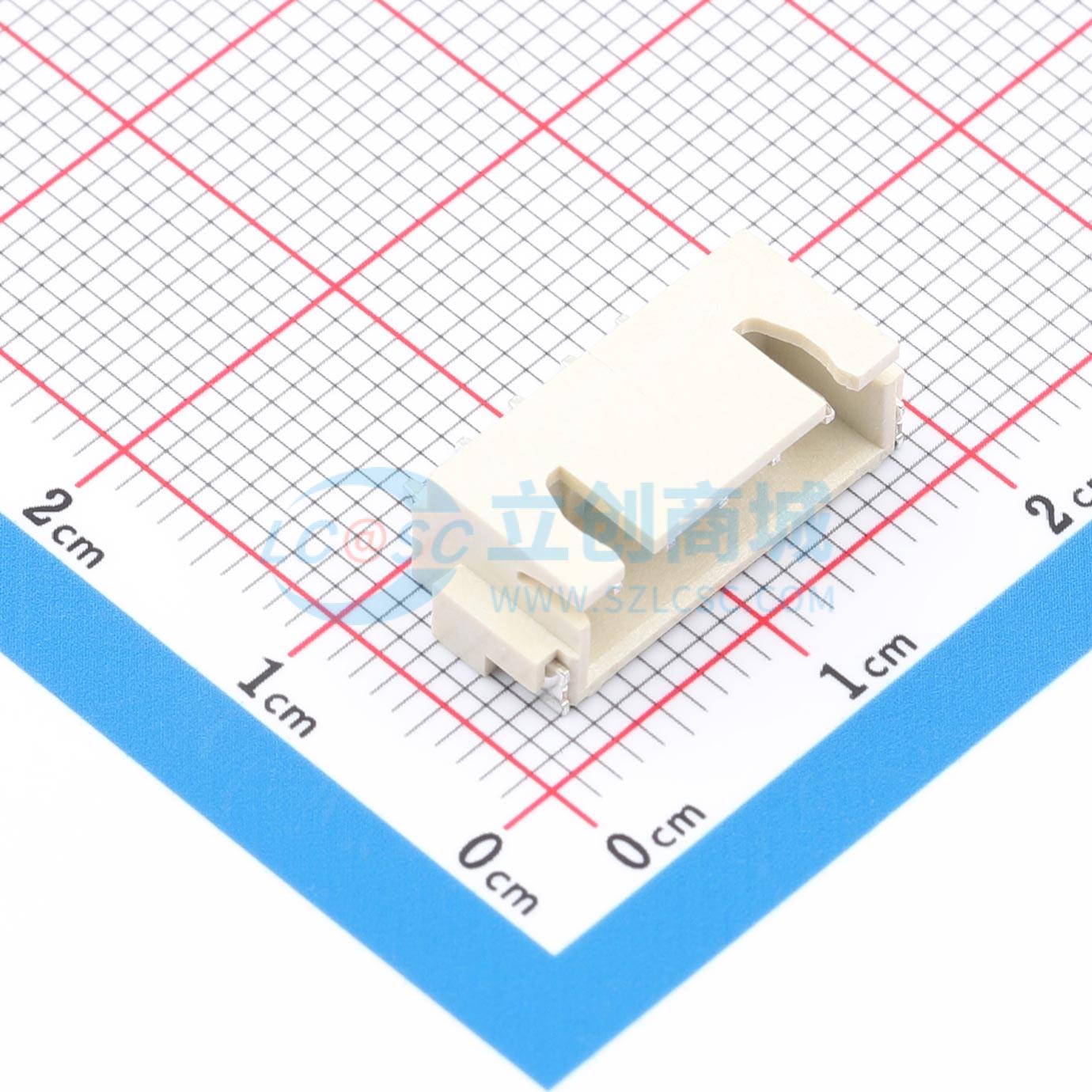

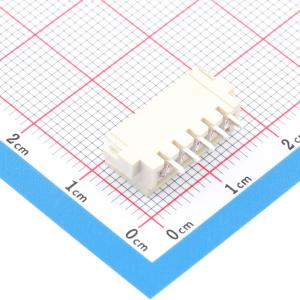

XH2.5-5AWB-R
1x5P 间距:2.5mm 卧贴 系列:XH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XH1x5P 间距:2.54mm 卧贴 镀锡
- 品牌名称
- GUOCONN(国连)
- 商品型号
- XH2.5-5AWB-R
- 商品编号
- C53895920
- 商品封装
- SMD,P=2.5mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 0.873286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x5P | |
| 间距 | 2.5mm | |
| 安装方式 | 卧贴 | |
| 参考系列 | XH | |
| 总PIN数 | 5P | |
| 排数 | 1 | |
| 每排PIN数 | 5 | |
| 额定电流 | 3A | |
| 触头材质 | 黄铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | 辅助焊脚 | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 6mm | |
| X轴-板上底边长度(间距线) | 17.5mm | |
| Y轴-板上底边宽度 | 10.6mm |
商品特性
- 塑件表面应光洁、无毛边、无明显收缩、缺陷、裂纹等现象
- 工作温度：-25°C ~ 85°C
- 适用线规：AWG#28 ~ #22
- 额定电压：250V DC/AC(rms)
- 额定电流：3.0A
- 接触电阻：≤20mΩ
- 耐压值：1000V AC/minute
- 绝缘电阻：≥1000MΩ
