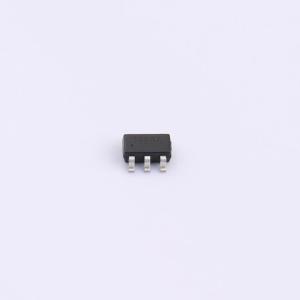

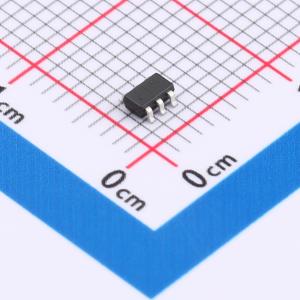

SY80063ABC
高效率1MHz 3A同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY80063是一款高效率的1MHz同步降压DC/DC调节器,能够提供高达3A的输出电流。其输入电压范围为2.5V至5.5V,具有低静态电流和内部软启动功能,确保了可靠的闩锁功能和过压保护。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY80063ABC
- 商品编号
- C5121268
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 55uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SY80063是一款高效的1MHz同步降压DC/DC稳压器，能够提供高达3A的输出电流。它可在2.5V至5.5V的宽输入电压范围内工作，并集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度地降低传导损耗。 当出现输出过压、输出短路或热关断情况时，SY80063集成了可靠的锁断功能。 凭借1MHz的开关频率，可实现低输出电压纹波、使用小尺寸的外部电感器和电容器。
商品特性
- 2.5V至5.5V输入电压范围
- 55μA低静态电流
- 内部开关（上/下）低导通电阻RDS(ON)：85mΩ / 60mΩ
- 1MHz高开关频率，可最大限度减少外部元件
- 内部软启动功能可限制浪涌电流
- 100%降压工作模式
- 电源正常指示
- 出现以下情况时具备可靠的锁断功能：输出欠压、热关断、输出电压 > 稳压值的120%
- 输出自动放电功能
- 符合RoHS标准且无卤
- 紧凑型封装：SOT23-6
应用领域
- 机顶盒
- USB加密狗
- 媒体播放器
- 智能手机
