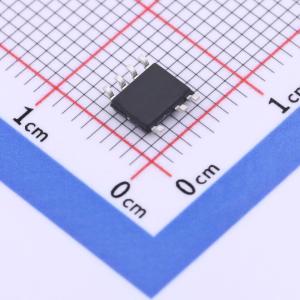

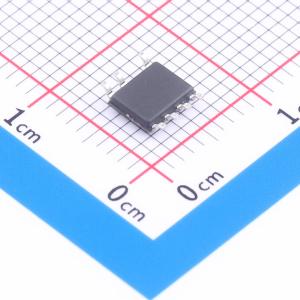

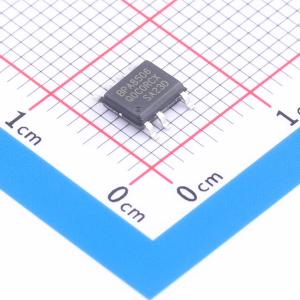

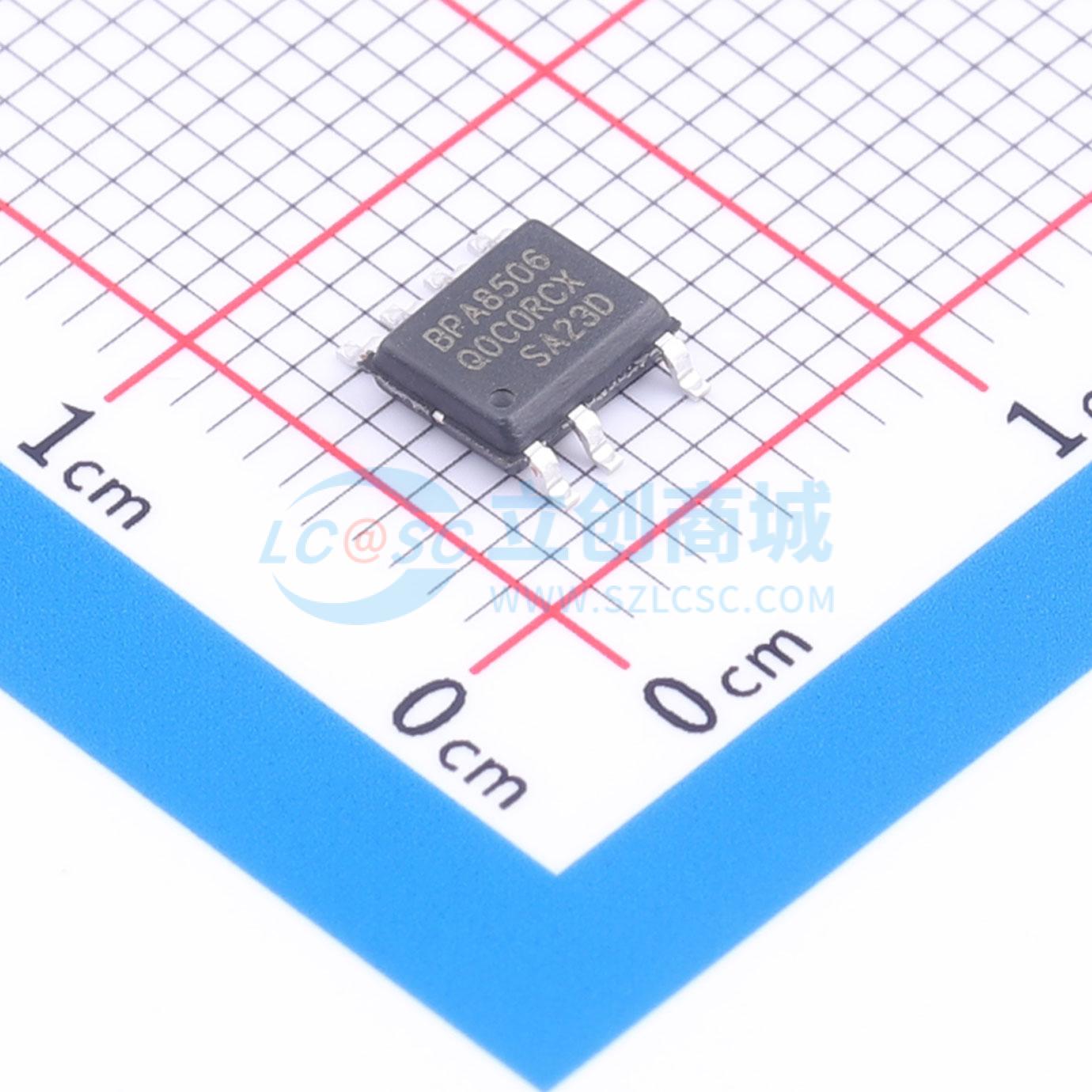

BPA8506D
AC-DC电源芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 主芯版本/辅芯版本S1AA XX 档位N
- 品牌名称
- BPS(上海晶丰明源)
- 商品型号
- BPA8506D
- 商品编号
- C5119885
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.269395克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | - | |
| 开关频率 | 45kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 降压式 | |
| 功能特性 | 高压直接启动；软启动；恒压模式(CV)；EMI优化(抖频模式)；过压保护(OVP)；消除音频噪音；过热保护(OTP)；短路保护(SCP)；过流保护(OCP) | |
| 工作温度 | - | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
BPA850X 支持 85~265VAC 输入，集成 650V 高压 MOSFET、高压启动电路和高压供电电路，内置多种保护功能，可用于 Buck、Buck-Boost、Flyback 等拓扑。BPA850X 内置多种保护功能，如过流保护、过压保护、过载保护、过温保护等。BPA850X 有 3 引脚 SOP-7 和 DIP-7 两种封装形式。
商品特性
- 内置 650V 高压 MOSFET
- 高压启动电路
- 待机功耗 < 100mW
- 内置前沿消隐功能，提高抗干扰能力
- 支持多模式控制，提高轻载效率
- 内置抖频功能，降低 EMI 干扰
- 开关频率最高可达 45KHz
- 内置 EMI 滤波器，降低 EMI 干扰
- 内置高压供电电路
应用领域
- 通用电源
- 电池充电器
- IOT/智能家居/智能仪表
