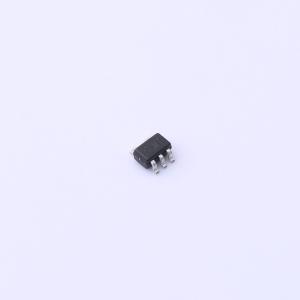

温馨提醒：图片仅供参考，商品以实物为准
LMV321B-CR
1MHz、80μA、轨到轨输入输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMOS 双路和四路 RRIO 运算放大器，具有低失调、低功耗和稳定的高频响应。采用专有和专利设计技术，实现了 1MHz 带宽、0.7V/μs 压摆率和低失真的良好交流性能，每个放大器仅消耗 80μA 静态电流。输入共模电压范围超出 V- 和 V+ 100mV，输出摆幅为轨到轨。可作为许多商用运算放大器的插件替代品，以降低功耗并改善输入/输出范围和性能。适用于电机控制和便携式音频放大、声音端口和其他消费音频。运算放大器非常稳定，能够驱动如 LCD 中的重容性负载。输入和输出能够轨到轨摆动，使设计人员能够在单电源系统中缓冲 CMOS DAC、ASIC 或其他宽输出摆幅设备。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- LMV321B-CR
- 商品编号
- C5119754
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.050933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 700V/ms | |
| 输入偏置电流(Ib) | 25pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 80uA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V |
应用领域
- 有源滤波器
- ASIC 输入或输出放大器
- 传感器接口
- 烟雾/气体/环境传感器
- 手持仪器和移动设备
