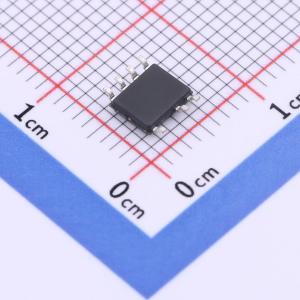

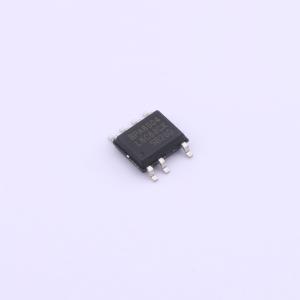

BPA8504D
AC-DC电源芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 主芯版本/辅芯版本S1AB XX 档位N
- 品牌名称
- BPS(上海晶丰明源)
- 商品型号
- BPA8504D
- 商品编号
- C5119883
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | - | |
| 开关频率 | 45kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 降压式 | |
| 功能特性 | 高压直接启动；软启动；恒压模式(CV)；EMI优化(抖频模式)；过压保护(OVP)；消除音频噪音；过热保护(OTP)；短路保护(SCP)；过流保护(OCP) | |
| 工作温度 | - | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
BPA850X系列芯片是一款高性能、高集成度、低待机功耗的开关电源驱动芯片，适用于全电压85~265VAC输入的Buck、Buck-Boost、Flyback等变换器拓扑应用。 BPA850X系列芯片内部集成了650V高压MOSFET、高压启动和自供电电路、电流采样电路，以及采用先进的控制技术，无需外部环路补偿即可实现优异的恒压输出特性，极大地减少了外围器件数量，节省了系统成本和体积，同时提高了可靠性。 BPA850X系列芯片采用多模式控制技术，能有效降低系统待机功耗，提高效率和改善动态性能，并减小系统工作在轻载时的音频噪声。 BPA850X系列芯片提供了丰富的保护功能，包括输出短路保护、输出过压保护、输出过载保护、反馈开路保护、逐周期限流、过温保护等，使系统更加安全可靠。 BPA850X系列芯片根据不同输出电流提供3种可选型号，SOP-7和DIP-7两种可选封装。
商品特性
- 内部集成650V高压MOSFET
- 集成高压启动和自供电电路
- 低待机功耗<100mW
- 优异的动态响应速度，输出电压纹波小
- 良好的负载调整率和线性调整率
- 降低音频噪声的降幅调制技术
- 自适应开关频率，最高45KHz
- 改善EMI性能的频率调制技术
- 内置软启动功能
- 输出短路保护(SCP)
- 输出过压保护(OVP)
- 输出过载保护(OLP)
- 反馈开路保护
- 逐周期限流(Cycle-by-Cycle)
- 迟滞过温保护(OTP)
应用领域
- 家用电器辅助电源
- 电机驱动辅助电源
- IOT/智能家居/智能照明
- 工业控制辅助电源
