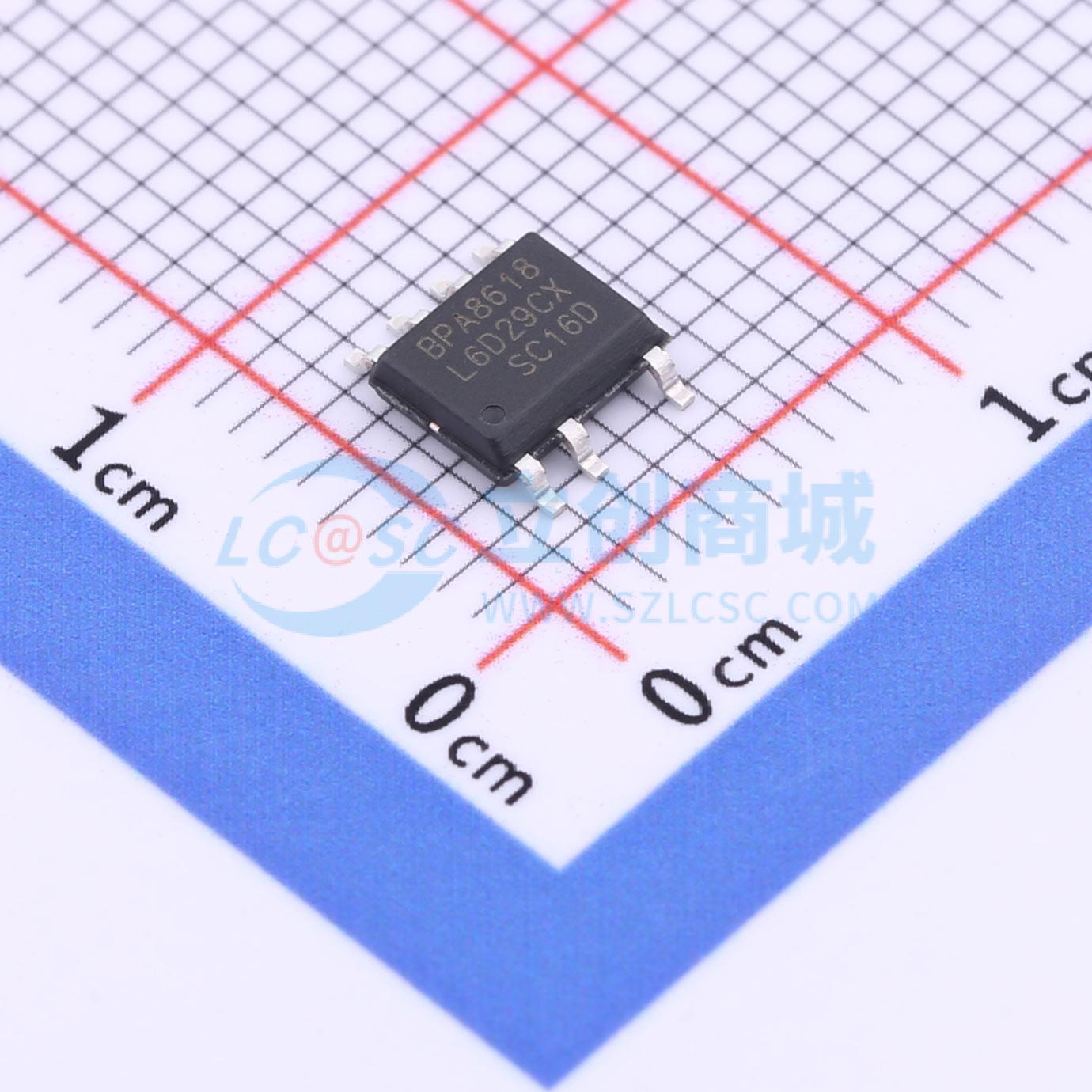

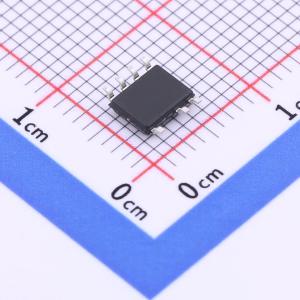

BPA8618D
AC-DC电源芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 主芯版本/辅芯版本S1AC XX 档位B
- 品牌名称
- BPS(上海晶丰明源)
- 商品型号
- BPA8618D
- 商品编号
- C5119880
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | - | |
| 开关频率 | 124kHz~140kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 0.97W | |
| 最大占空比 | 65% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 过压保护(OVP)；EMI优化(抖频模式)；前沿消隐；Brown-in/Brown-out检测；软启动；高压直接启动；过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
BPA861X系列芯片在一个器件上集成了700V高压功率MOSFET、高压启动和自供电电路、电流采样电路、以及振荡器、电流状态机、逻辑控制、前沿消隐、频率调制等控制电路和一系列保护电路。与传统的PWM(脉宽调制)控制器不同，它使用简单的脉冲数控制方式来调整输出电压，具有较高的环路带宽和快速的动态响应，并且无需外部环路补偿电路。增加了集成的输入过压保护功能，无需外接采样电阻，当输入电压偏高时控制器停止工作，能有效保护功率MOSFET，使系统更加安全可靠。同时，增加的软启动功能可以减小启动时功率器件的电压电流尖峰。高集成度和经过优化的控制技术极大地减少了外围器件数量，节省了系统成本和体积，使得BPA861X系列芯片特别适合于隔离反激辅助电源应用。
商品特性
- 高性能、高集成度、低待机功耗，适用于全电压范围85~265VAC输入的反激式变换器应用
- 内部集成700V高压MOSFET、高压启动和自供电电路、电流采样电路
- 采用简单的脉冲数控制，无需外部环路补偿电路，具有较高的环路带宽和快速的动态响应
- 采用132kHz的开关频率，能够有效地减小变压器体积
- 采用频率调制技术以实现优异的EMI性能
- 高集成度和优化的控制技术极大地减少了外围器件数量，节省了系统成本和体积，同时提高了可靠性
- 提供丰富的保护功能，包括输出短路保护、输出过压保护、输出过载保护、反馈开路保护、逐周期限流、过温保护等，增加了输入过压和欠压保护
- 采用SOP7/DIP7封装，增加了MOSFET漏极到其它低压管脚的爬电距离，使得芯片能够应用于较复杂的工作环境
- MOSFET源极作为散热管脚，可以较好地利用PCB散热而不影响EMI性能
- 低待机功耗，<50mW@230VAC辅助供电，<150mW@230VAC自供电
- 优异的动态响应速度，无输出过冲
- 内置软启动功能
- 高低压脚之间爬电距离>3mm
- 通过MOSFET源极PCB散热，不影响EMI
应用领域
- 家用电器辅助电源
- PC待机电源
- 通信、工业控制辅助电源
- 适配器、充电器
