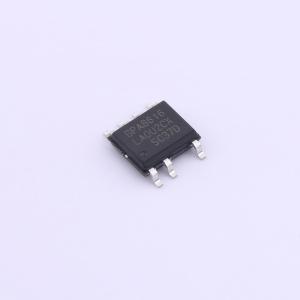

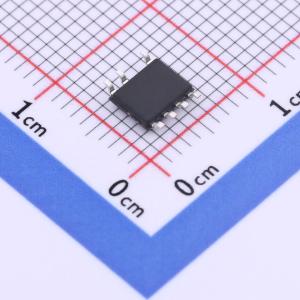

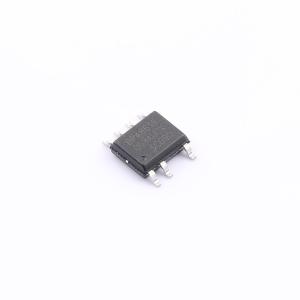

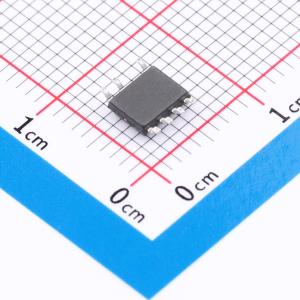

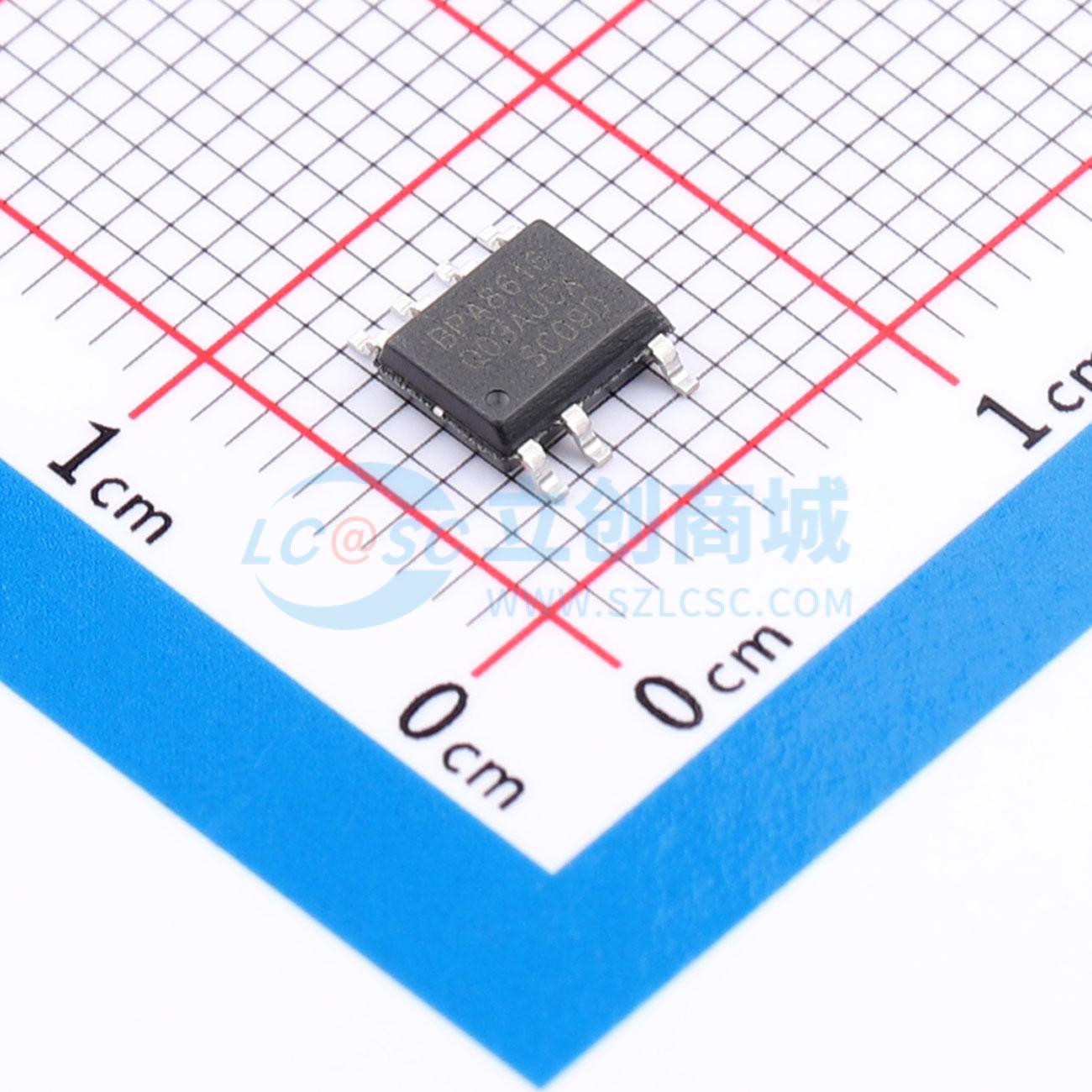

BPA8616D
AC-DC电源芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 主芯版本/辅芯版本S1AC XX 档位B
- 品牌名称
- BPS(上海晶丰明源)
- 商品型号
- BPA8616D
- 商品编号
- C5119879
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.467949克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | - | |
| 开关频率 | 132kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 短路保护(SCP)；软启动；EMI优化(抖频模式)；Brown-in/Brown-out检测；过压保护(OVP)；高压直接启动；过热保护(OTP)；欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | - | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
BPA8616是一款高性能、高集成度、低待机功耗的开关电源驱动芯片，适用于全电压范围85~265VAC输入的反激式变换器应用。芯片内部集成了700V高压MOSFET、高压启动和自供电电路、电流采样电路。采用简单的脉冲数控制，无需外部环路补偿电路，具有较高的环路带宽和快速的动态响应。采用132kHz的开关频率，能够有效地减小变压器体积，采用了频率调制技术以实现优异的EMI性能。高集成度和优化的控制技术极大地减少了外围器件数量，节省了系统成本和体积，同时提高了可靠性。BPA8616提供了丰富的保护功能，包括输出短路保护、输出过压保护、输出过载保护、反馈开路保护、逐周期限流、过温保护等。另外增加了输入过压和欠压保护，能有效保护功率MOSFET，使系统更加安全可靠。BPA8616采用SOP - 7/DIP - 7封装，增加了MOSFET漏极到其它低压管脚的爬电距离，使得芯片能够应用于较复杂的工作环境。MOSFET源极作为散热管脚，可以较好地利用PCB散热而不影响EMI性能。
商品特性
- 高性能、高集成度、低待机功耗
- 适用于全电压范围85~265VAC输入的反激式变换器应用
- 内部集成700V高压MOSFET
- 集成高压启动和自供电电路
- 低待机功耗，<50mW@230VAC辅助绕组供电，<150mW@230VAC高压自供电
- 采用简单的脉冲数控制，无需外部环路补偿电路
- 具有较高的环路带宽和快速的动态响应
- 采用132kHz的开关频率，能有效减小变压器体积
- 采用频率调制技术以实现优异的EMI性能
- 高集成度和优化的控制技术减少外围器件数量，节省系统成本和体积，提高可靠性
- 提供丰富保护功能，包括输出短路保护、输出过压保护、输出过载保护、反馈开路保护、逐周期限流、过温保护等
- 增加输入过压和欠压保护，有效保护功率MOSFET
- 采用SOP - 7/DIP - 7封装，增加MOSFET漏极到其它低压管脚的爬电距离
- MOSFET源极作为散热管脚，可利用PCB散热而不影响EMI性能
- 优异的动态响应速度，无输出过冲
- 内置软启动功能
- 高低压脚之间爬电距离>3mm (DIP - 7封装)
- 输入欠压保护(Brown - in)
- 输入过压保护(InputOVP)
应用领域
- 家用电器辅助电源
- PC待机电源
- 通信、工业控制辅助电源
- 适配器、充电器
