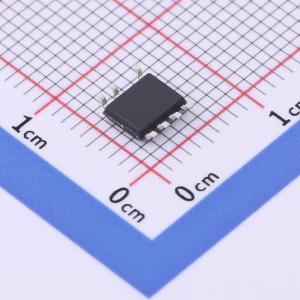

温馨提醒：图片仅供参考，商品以实物为准
S7133S
AC-DC电源芯片
- 描述
- 10W/650mA 绕组供电5V2A充电器应用 隔离反激恒压恒流芯片
- 品牌名称
- BPS(上海晶丰明源)
- 商品型号
- S7133S
- 商品编号
- C5119877
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
参数完善中
商品概述
S713XS是一款恒压恒流的原边反馈控制芯片，系统工作于断续模式，无需光耦和TL431即可以实现高精度的电压输出，适用于充电器和适配器以及其它辅助类电源。S713XS在恒流模式和重负载下工作于PFM，而在轻载和中度负载下同时减小峰值电流和工作频率，以优化转换效率，避免音频异响。
商品特性
- 高性能恒压恒流原边反馈控制器，适用于各种低功耗AC/DC充电器和适配器应用场合
- 采用原边反馈控制机制，无需光耦和TL431即可以实现高精度的电压输出
- 在恒流控制模式中，可以通过改变与CS管脚连接的电阻RCS阻值来调节输出电流大小
- 在恒压控制模式下，使用多种工作模式以得到高转换效率和小的音频异响
- 内置输出线损补偿，并可以通过修改反馈电阻阻值调整补偿比例，以达到适应各种不同输出导线线损要求，可有效补偿输出电流在输出线上引起的线损压降
- 在恒流模式和重负载下工作于PFM，而在轻载和中度负载下同时减小peak和工作频率，以优化转换效率，避免音频异响
- 具有多重的保护功能，包括输出开路、短路保护，VCC过压保护，过温保护等
- 采用SOP - 7封装
- ≤75mW待机功耗，满足六级能效要求
- 准谐振工作机制，提高系统效率
- 峰值电流渐变抖动改善EMI
- 内置功率三极管
- 恒压、恒流精度高
- 输出线损补偿可调
- 内置输入线电压补偿
应用领域
- 手机、无绳电话、PDA、MP3和其它便携式设备等的适配器、充电器
- LED驱动电源
- 线性电压和RCC开关电源升级换代
- PC、TV等设备使用的辅助电源
