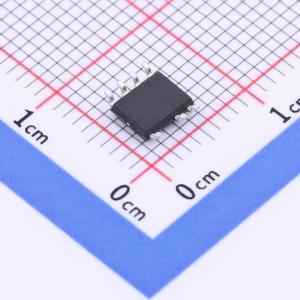

S7133B

S713XB系列芯片是一款高性能恒压恒流原边反馈控制器，适用于各种低功耗AC/DC充电器和适配器应用场合。该控制器采用原边反馈控制机制，无需光耦和TL431即可以实现高精度的电压输出。 在恒流控制模式中，可以通过改变与CS管脚连接的电阻RCS阻值来调节输出电流大小。在恒压控制模式下，S713XB使用了多种工作模式以得到高转换效率和小的音频异响。S713XB内置输出线损补偿，并可以通过修改反馈电阻阻值调整补偿比例，以达到适应各种不同输出导线线损要求，可以有效的补偿输出电流在输出线上引起的线损压降。在恒流模式和重负载下，S713XB工作于PFM，而在轻载和中度负载下同时减小lpeak和工作频率，以优化转换效率，避免音频异响。 S713XB具有多重的保护功能，包括输出开路、短路保护，VCC过压保护，过温保护等。 S713XB采用SOP - 7封装。

• ≲75mW待机功耗，满足六级能效要求
• 准谐振工作机制，提高系统效率
• 峰值电流渐变抖动改善EMI
• 内置功率三极管
• 恒压、恒流精度高
• 输出线损补偿可调
• 内置输入线电压补偿
• 输出过压、短路保护
• VCC电压过压保护
• 过温保护

• 手机、无绳电话、PDA、MP3和其它便携式设备等的适配器、充电器
• LED驱动电源
• 线性电压和RCC开关电源升级换代
• PC、TV等设备使用的辅助电源
