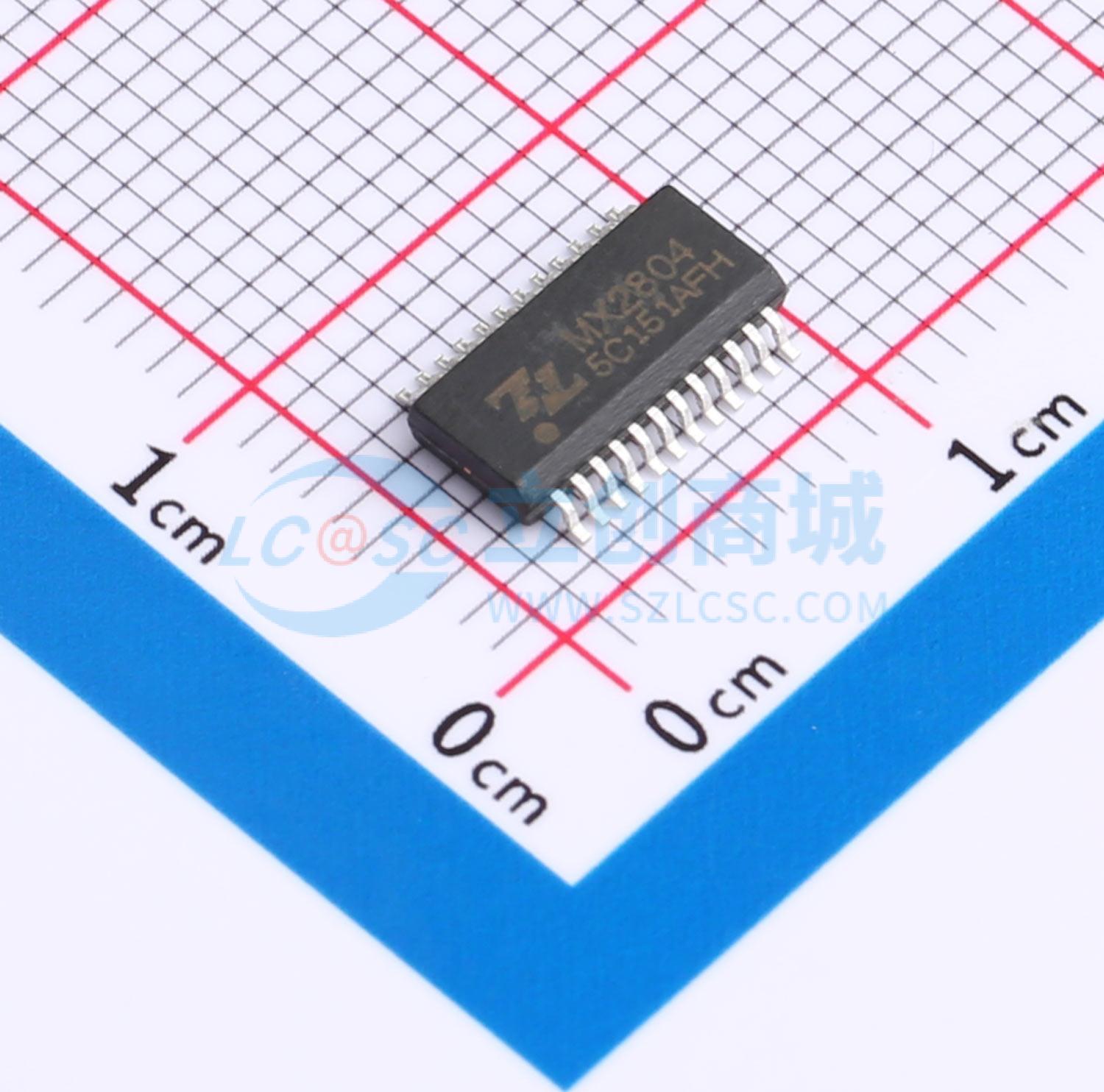

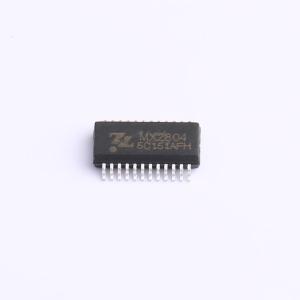

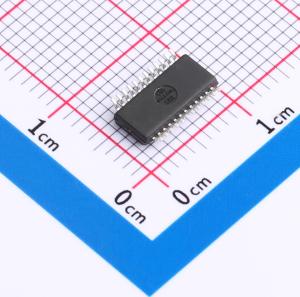

MX2804

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1、500mA集电极输出电流(单路)； 2、耐高压(50V)； 3、输入兼容 TTL/CMOS逻辑信号； 4、广泛应用于继电器驱动； 5、静电能力：2000V（HBM）
品牌名称: Mixic(中科芯亿达)
商品型号: MX2804
商品编号: C5119039
商品封装: SSOP-24-150mil
包装方式: 编带
商品毛重: 0.28克(g)

商品概述

MX2804内部集成八路达林顿晶体管和一路H桥电机驱动，适用于安防监控场合驱动2个步进电机以及1个IR-CUT电机。 MX2804集成八个独立的高耐压、大电流达林顿管阵列。电路内部设计有续流二极管，可用于驱动继电器、步进电机等电感性负载。单个达林顿管集电极可输出500mA电流。将达林顿管并联可实现更高的输出电流能力。每一路达林顿管串联一个2.7K的基极电阻，在5V的工作电压下可直接与TTL/CMOS电路连接，可直接处理原先需要标准逻辑缓冲器来处理的数据。 H桥电机驱动电路输入端兼容TTL/CMOS电平，具有良好的抗干扰性；内部逻辑控制电路可控制双向马达正转、反转和刹车；该电路功率管能通过典型值为100mA的持续电流；该电路内置的钳位二极管能释放感性负载的反向冲击电流。

商品特性

达林顿部分：
- 500mA集电极输出电流(单路)
- 耐高压(50V)
- 输入兼容TTL/CMOS逻辑信号
- 静电能力：2000V（HBM）
H桥电机驱动部分：
- 低静态工作电流
- 宽电源电压范围：4.5V - 15V
- 每通道连续电流输出能力（典型值：100mA）
- 较低的饱和压降
- 输出具有正转、反转、刹车和高阻四种状态
- TTL/CMOS输出电平兼容，可直接连CPU
- 输出内置钳位二极管，适用于感性负载
- 控制和驱动集成于单片IC之中
- 具备管脚高压保护功能

应用领域

安防监控
